Káble s gumovým plášťom
Flexibilné, trvanlivé a odolné voči opotrebovaniu pre mobilné energetické aplikácie
Špeciálny plochý kábel s gumeným plášťom
Taitong Cable je profesionálny čínsky výrobca špecializujúci sa na špeciálne gumené ploché káble. Naše produkty sú široko používané v prístavných strojoch, portálových žeriavoch, mostových žeriavoch a rôznych špeciálnych zariadeniach vrátane aplikácií na prepravu výťahov. Naše špeciálne ploché káble s gumovým plášťom využívajú vysokokvalitné materiály a prísne výrobné štandardy a vyznačujú sa vynikajúcou flexibilitou, trvanlivosťou a odolnosťou voči životnému prostrediu, ktoré boli exportované zákazníkom po celom svete s priamou továrenskou cenou.
1. Predstavenie produktu

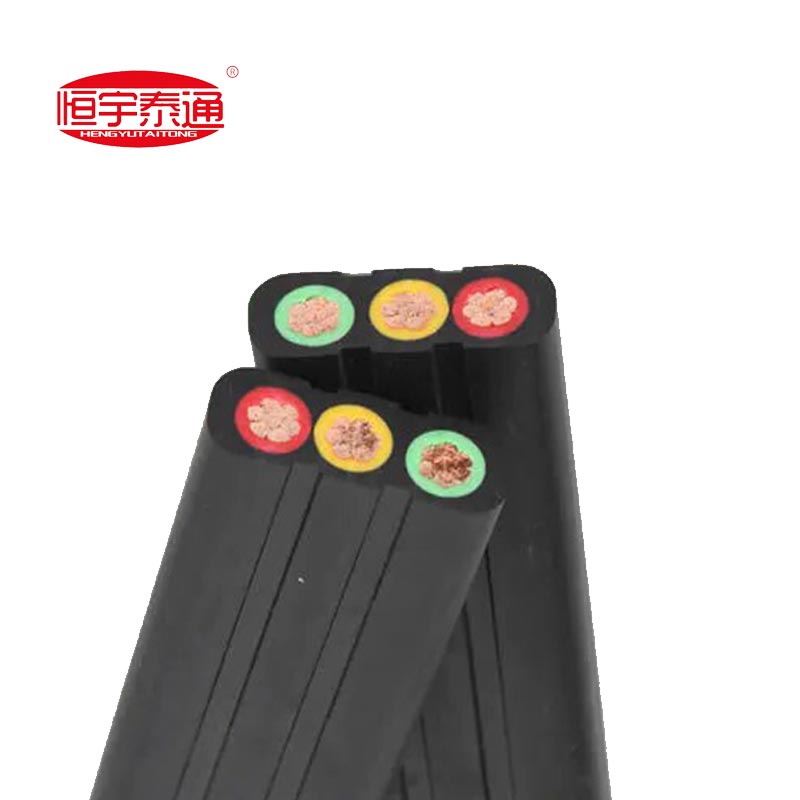

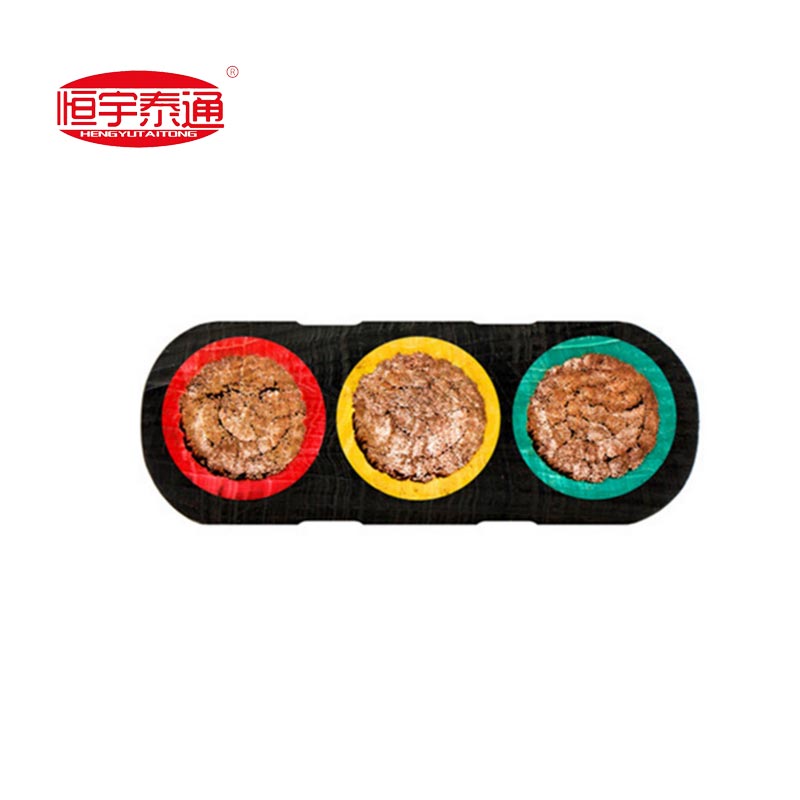

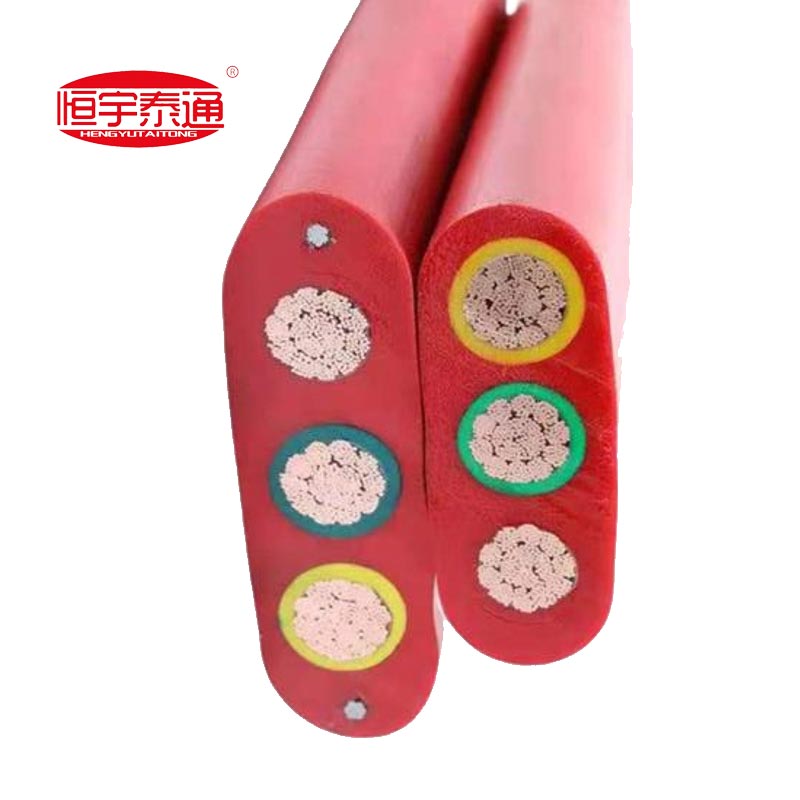

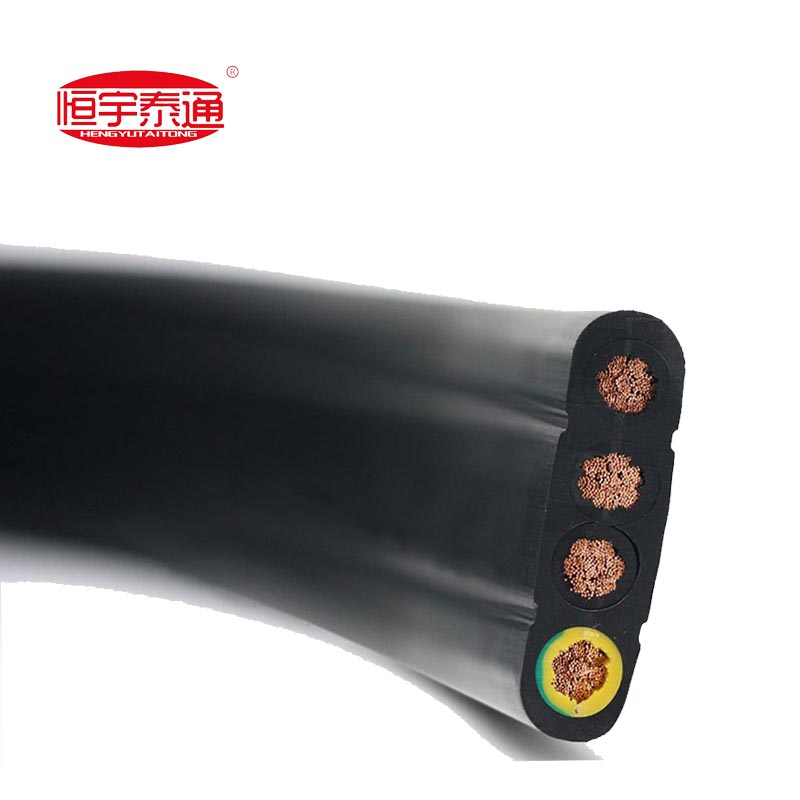

Špeciálny plochý kábel s gumovým plášťom je vysoko flexibilný, odolný plochý kábel určený pre mobilnú a tvrdú prácu prostredia. Pozostáva predovšetkým z ohybných lankových medených vodičov, gumovej izolácie, nosného oceľového drôtu výstužou a hrubým gumeným plášťom. Tento kábel sa vyznačuje vynikajúcou odolnosťou v ohybe, vysokou pevnosťou v ťahu, olejom odolnosť, odolnosť proti oderu a odolnosť proti starnutiu. Plochá štruktúra účinne zabraňuje krúteniu a navíjaniu pri častom pohybe, široko používaný v prístavných strojoch, portálových žeriavoch, mostových žeriavoch, výťahoch a iných špeciálne vybavenie. Podporuje stabilný prenos energie a signálu pri dlhodobej prevádzke s vratným pohybom. s spoľahlivý výkon a silná prispôsobivosť, je ideálny pre rôzne mobilné aplikácie prenosu energie v interiéri a vonku.
2. Modely a špecifikácie produktov
2.1 Produkt Typy špeciálneho plochého kábla s gumovým plášťom
1. Plochý flexibilný kábel s gumovým plášťom
2. Izolovaný PVC, NBR - plochý kábel s plášťom
3. Plochý gumený kábel s medeným opletením
4. Vysokovýkonný plochý kábel s polyuretánovým vonkajším plášťom
5. Viacžilový (8–48 žilový) plochý kábel pre systémy riadenia žeriavov
2.2 Štruktúra špeciálneho plochého kábla s gumovým plášťom
Dirigent: Viacvláknová jemne žíhaná meď, v súlade s IEC 60228 Trieda 5/6 alebo VDE 0295 Trieda 5; extra-fine stranding for high flexibility.
Izolácia: EPR (etylén propylénová guma) alebo špeciálna zmes PVC; farebne odlíšené alebo očíslované na identifikáciu; zeleno-žltá pre uzemňovacie jadro.
Usporiadanie jadra: Paralelné ploché (lineárne) alebo quincunciálne usporiadanie jadra pre kompaktnosť a ochranu proti skrúteniu.

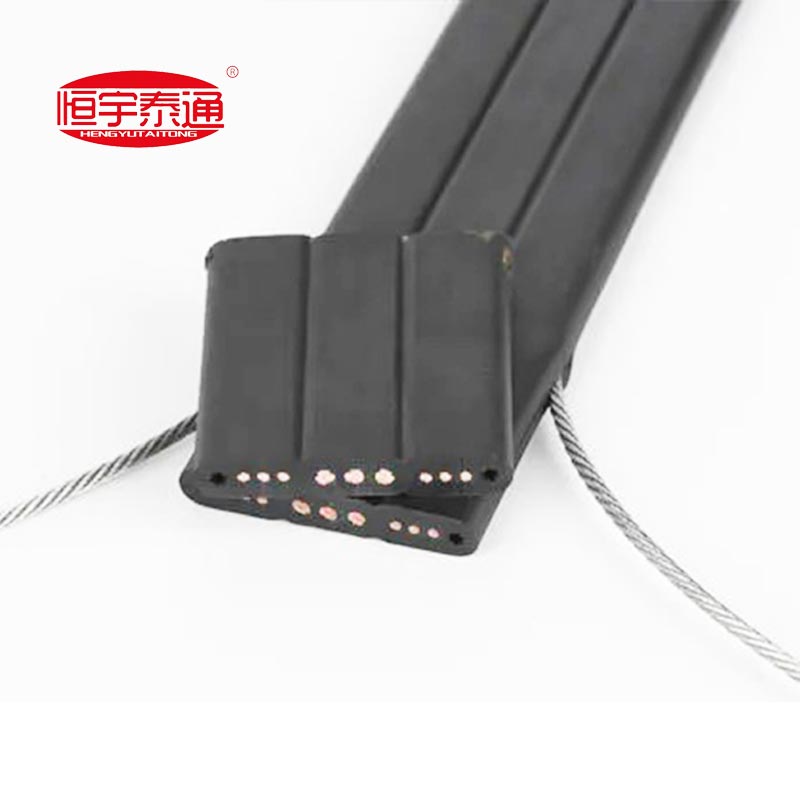

Posilnenie: Dva pozinkované oceľové drôty zapustené na oboch stranách pre pevnosť v ťahu, kritické pre pojazd žeriavu s dlhým rozpätím.
Tienenie: Pocínované medené opletenie s vysokou hustotou (hustota tienenia > 80 %) na odolnosť voči elektromagnetickému rušeniu.
Vonkajší plášť: NBR (nitrilkaučuk), CSM (chlórsulfónovaný polyetylén) alebo PUR (polyuretán); odolný voči olejom, oteru, UV žiareniu a soľnému postreku.
3. Kľúčové výkonové charakteristiky plochého kábla s gumovým plášťom
3.1 Menovité napätie: 300/500V, 450/750V, 0,6/1kV (štandardné priemyselné triedy).
3.2 Rozsah teplôt: -40°C až +90°C (nepretržitá prevádzka); k dispozícii na zákazku do -50 °C alebo do +120 °C.
3.3 Polomer ohybu: Pevná inštalácia: 5× hrúbka kábla; mobilné/cestovné: 8–10× hrúbka kábla.
3.4 Životnosť ohýbania: ≥1 000 000 cyklov; modely s vysokou flexibilitou ≥ 5 000 000 cyklov.
3.5 Mechanická pevnosť: Pevnosť v ťahu ≥50MPa; odolnosť proti roztrhnutiu ≥25N/mm; odolnosť proti oderu ≥5 000 trecích cyklov.
3.6 Odolnosť voči životnému prostrediu: Odolný voči olejom, kyselinám/zásadám, odolný voči UV žiareniu, odolný voči soľnému postreku; vhodné pre morské a prístavné prostredie.
3.7 Spomaľovanie horenia: Vyhovuje IEC 60332-1, VDE 0472-804 časť B a UL 94 V-0/VW-1.
3.8 Elektrický výkon: Izolačný odpor ≥10MΩ·km pri 20°C; skúšobné napätie 2 500–3 500 V AC po dobu 5 minút bez poruchy.
4. Aplikovateľné normy
Medzinárodné normy
IEC 60227: Polyvinylchloridom izolované káble s menovitým napätím do 450/750 V vrátane.
IEC 60228: Vodiče izolovaných káblov.
IEC 60332-1: Skúška izolovaných káblov v podmienkach požiaru – Časť 1: Skúška vertikálneho šírenia plameňa pre jeden izolovaný drôt alebo kábel.
VDE 0295: Ohybné medené vodiče pre káble.
VDE 0482 / EN 50265-2-1: Špecifikácie pre flexibilné káble s gumovým plášťom na všeobecné účely.
CE (LVD/RoHS): Súlad so smernicou EÚ o nízkom napätí a obmedzením používania nebezpečných látok.
Čínske štandardy
GB/T 5023.6: Káble s izoláciou PVC s menovitým napätím do 450/750 V vrátane – Časť 6: Káble pre výťahy a ploché káble na všeobecné účely.
GB/T 12706: Menovité napätie 1kV (Um=1,2kV) až 35kV (Um=40,5kV) extrudované izolačné silové káble a príslušenstvo.
GB/T 18380.1: Skúška izolovaných káblov v podmienkach požiaru – Časť 1: Skúška vertikálneho šírenia plameňa pre jeden izolovaný drôt alebo kábel.
5.Technické parametre
| Parameter | Jednotka | Typická hodnota |
| Menovité napätie | V | 300/500, 450/750, 600/1000 |
| Prierez vodiča | mm² | 0,5 – 10 (ovládanie), 16 – 50 (napájanie) |
| Počet jadier | – | 2–48 |
| Minimálny polomer ohybu (mobil) | × Hrúbka | 8–10 |
| Prevádzková teplota | °C | -40 až +90 |
| Testovacie napätie (AC) | V | 2 500 – 3 500 (5 minút) |
| Izolačný odpor (20°C) | MΩ·km | ≥10 |
| Pevnosť v ťahu (plášť) | MPa | ≥50 |
| Spomaľovanie horenia | – | IEC 60332-1, UL 94 V-0 |
Podporované konkurenčnými cenami, rozsiahlou výrobnou kapacitou, pokročilým výrobným zariadením a a tím profesionálnych talentov, Taitong Cable Co., Ltd. má popredné postavenie v čínskom káblovom priemysle.
Naše špeciálne ploché káble s gumeným plášťom sa na domácom trhu predávajú už mnoho rokov a neustále sa rozširujú na medzinárodné trhy, čím prispieva k zlepšeniu životného prostredia v obytných, verejných a priemyselných oblastiach štandardy popri civilných a národných projektoch a partnerstvo so zahraničnými klientmi s cieľom vybudovať progresívnejší spoločnosti.
Ako renomovaný čínsky výrobca a dodávateľ káblov sa môžeme pochváliť tímom výskumu a vývoja a prísnym dodržiavaním bezpečnosti a kvalifikačné normy, ako je certifikácia ISO, označenie CE a certifikácia použitia mín MA. Tieto silné stránky dodávajú hmatateľné úspory nákladov a spoľahlivé prevádzkové výhody pre zákazníkov na celom svete, čím sa zarábajú celosvetovo uznanie a dôveru.
Hot Tags: Špeciálny plochý kábel s gumeným plášťom, Čína, výrobca, dodávateľ, továreň
