Prečo flexibilné káble s minerálnou izoláciou zabezpečujú mriežky

Zhrnutie:V prípade mrakodrapov s vysokou hustotou, podzemných tranzitných sietí a ťažkých petrochemických zón je na ochranu verejnej bezpečnosti nevyhnutné určiť najvyššiu úroveň ohňovzdorného vedenia.Ohňovzdorné flexibilné káble s minerálnou izolácioupredstavujú absolútny vrchol prežitia elektrického požiaru. Tento článok rozoberá pokročilú štrukturálnu anatómiu, extrémne obranné mechanizmy proti požiaru-voda-šok a výhody smerovania priemyselnej série napájacích káblov 0,6/1kV NG-A.

Obsah

Úvod

Konštrukčné usporiadanie flexibilných káblov s minerálnou izoláciou 0,6/1 kV NG-A

Dokonalé prežitie ohňa: Prekonanie plameňa, vody a nárazu

Prečo flexibilita mení hru pre inštaláciu na mieste

Priame prispôsobenie z výroby a súlad s obstarávaním

Úvod

Keď vypuknutie veľkého požiaru ohrozí komerčný komplex alebo priemyselnú rafinériu, štandardné káble s plastovou izoláciou v priebehu niekoľkých minút zlyhajú a prerušia napájanie štrukturálnych záchranných lán. Dokonca aj štandardné drôty spomaľujúce horenie alebo základné ohňovzdorné drôty majú prísne tepelné prahy. Pre kritické okruhy - ako sú hlavné požiarne výťahy, záložné ventilačné systémy a núdzové ovládacie panely - moderné technické špecifikácie vyžadujú špecializované káble, ktoré jednoducho nemôžu horieť.

Na splnenie týchto nekompromisných globálnych parametrov bezpečnosti infraštruktúry vyrába Taitong Cable Co., Ltd. vysokovýkonné flexibilné ohňovzdorné káble s minerálnou izoláciou. Naše produktové rady, skonštruované z anorganických materiálov, ktoré úplne eliminujú riziká spaľovania, poskytujú špičkovú prevádzkovú bezpečnosť pre vysokoprofilové inžinierske projekty na celom svete.

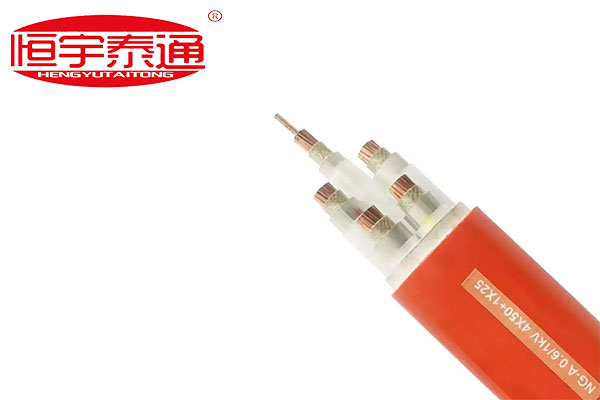

Konštrukčné usporiadanie flexibilných káblov s minerálnou izoláciou 0,6/1 kV NG-A

Na rozdiel od štandardných syntetických polymérových distribučných drôtov, architektúra NG-A 0,6/1KV 4 X 50 + 1 X25 mm" využíva anorganické minerálne zlúčeniny na vytvorenie trvalého štítu.

proti silnému teplu:

Vysoko čisté medené vodiče:Vyrobené zo splietaných elektrických medených drôtov, ktoré zaručujú robustný prenos energie a nízky odpor pri každodennom výkone pri plnom zaťažení.

Anorganická minerálna izolačná bariéra:Obalené a zhutnené pomocou vysoko stabilných minerálov (ako je oxid horečnatý alebo špeciálne syntetické minerálne pásky). Táto vrstva neobsahuje absolútne žiadne organické materiály, čo znamená, že sa nemôže vznietiť, vznietiť alebo udržiavať horenie.

Vnútorná výplň a ochranná podstielka:Vyrobené z nehorľavých, netoxických minerálnych zlúčenín, ktoré zachovávajú zaoblenie štrukturálneho jadra pri mechanickom namáhaní.

Hliníkový / kovový ochranný plášť:Bezšvová kovová zadržiavacia vrstva pod vonkajším krytom, ktorá poskytuje bezchybnú vodotesnosť a robustné elektromagnetické tienenie (EMI).

Bezpečnostná vonkajšia bunda pre veľké zaťaženie:Jasne oranžovo/červená nehorľavá bunda s nízkym obsahom dymu, ktorá poskytuje vynikajúcu odolnosť voči sledovaniu a jasnú bezpečnostnú identifikáciu v zdieľaných káblových žľaboch.

Dokonalé prežitie ohňa: Prekonanie plameňa, vody a nárazu

Štandardné protipožiarne elektrické vedenia sa zvyčajne testujú iba proti vystaveniu suchému plameňu. Pri skutočných štrukturálnych požiaroch sa však vyskytujú tri odlišné deštruktívne sily pôsobiace súčasne: intenzívne teplo, rozstrek silnej vody z núdzových postrekovacích systémov a fyzické dopady padajúceho muriva alebo padajúcich trámov.

Flexibilná séria s minerálnou izoláciou NG-A je špeciálne navrhnutá tak, aby prežila tieto nebezpečenstvá zlúčenín tým, že spĺňa prísne medzinárodné kritériá, ako je protokol BS 6387 CWZ:

1. Odolnosť voči plameňu (C):Zachováva nepretržitú integritu elektrického obvodu pri priamom vystavení intenzívnemu horeniu pri teplote 950 °C po dobu až 180 minút.

2. Odolnosť voči striekajúcej vode (W):Úspešne odoláva skratu pri vystavení priamemu plameňu pri teplote 650 °C počas 15 minút, po ktorých nasleduje 15 minút silného postreku hasičskou hadicou.

3. Odolnosť voči mechanickému nárazu (Z):Udržuje konštantný tok energie pri opakovanom udieraní mechanickou úderovou tyčou v podmienkach testovania plameňom 950 °C.

Prečo flexibilita mení hru pre inštaláciu na mieste

Historicky používanie minerálne izolovaných liniek znamenalo zaoberať sa staromódnymi, pevnými ťažkými medenými tyčami (BTTZ). Tieto tradičné systémy vyžadovali zložité, drahé ohýbacie nástroje, trpeli krátkymi výrobnými dĺžkami a viedli k vysokým mzdovým nákladom v dôsledku zložitých spojov.

Moderný flexibilný minerálny dizajn kábla Taitong Cable NG-A rieši tieto problémy pri inštalácii:

Pevný polomer ohybu:Lankové vodiče a flexibilná minerálna tieniaca páska umožňujú hladké ohýbanie vedenia okolo konštrukčných betónových stĺpov a vo vnútri tesných rozvodných skríň.

Nepretržité dlhé trate:Vyrába sa v predĺžených kontinuálnych dĺžkach bubna, čím sa úplne eliminuje potreba strednobežných káblových spojov, čím sa znižujú elektrické zraniteľnosti.

Priame prispôsobenie z výroby a súlad s obstarávaním

Elitné projekty komerčnej infraštruktúry umožňujú absolútne nulovú rezervu pre neoverené materiály alebo štrukturálne nedostatky. Každá séria minerálnych distribučných systémov musí dokonale zodpovedať vášmu presnému elektrotechnickému výkazu výmer (BOQ).

oTaitong Cable Co., Ltd., odmietame pevné, sériovo vyrábané systémy zúčtovania zásob v prospech 100% výrobného modelu prispôsobeného priamo z výroby. Skonštruujeme a vyrábame každú dávku flexibilných káblov s minerálnou izoláciou tak, aby zodpovedala vašim presným požiadavkám na konfiguráciu – prispôsobujeme špecifické počty jadier, presné usporiadanie prierezov a vlastné konštrukčné dĺžky tak, aby boli v súlade s presnými elektrickými parametrami vášho projektu.

Kontaktujte náš tím pre energetickú techniku ​​s vysokou bezpečnosťou ešte dneszískať prístup k autorizovaným testovacím správam, detailným štrukturálnym výkresom alebo získať expresný, továrenský priamy odhad nákladov pre váš nadchádzajúci tender na sieťovú infraštruktúru!
