Prečo 0,6/1kV hliníkové pancierové káble Power Grids

Zhrnutie:Pri výstavbe priemyselných parkov, zberných sietí obnoviteľnej energie a komerčných distribučných slučiek je nevyhnutné vyvážiť inštalačné rozpočty s prísnou podzemnou ochranou. Pancierové hliníkové napájacie káble slúžia ako chrbtica pre nízkonapäťové energetické siete s priamym uložením. Tento článok rozoberá vnútorné vrstvené inžinierstvo, ochranné mechanizmy s dvojitou oceľovou páskou a cenové výhody, vďaka ktorým sú viacjadrové hliníkové pancierové linky prvotriednou špecifikáciou pre obstarávanie medzinárodných projektov.

Obsah

Úvod

Konštrukčná architektúra 0,6/1 kV viacjadrových pancierových hliníkových káblov

Pancier s dvojitou oceľovou páskou: Zabezpečenie priameho pochovávania

Hliníkové vodiče: Maximalizácia návratnosti investícií do rozsiahlej infraštruktúry

Primárne aplikačné scenáre v globálnych energetických projektoch

Priame prispôsobenie z výroby a zabezpečenie zdrojov

Úvod

Podzemné elektrické napájacie siete sú vystavené neustálym mechanickým rizikám. Priamo zakopané priekopy zažívajú drvivé zhutňovanie pôdy, náhodné fyzické údery počas výkopových prác a prenikanie hlodavcov do podzemia. Okrem toho v diaľkových sekundárnych distribučných sieťach používanie tradičných ťažkých medených káblov výrazne zvyšuje náklady na suroviny a réžiu dopravy.

Na vyriešenie týchto technických a rozpočtových problémovKábel Taitongvyrába vysokovýkonné 0,6/1kV viacžilové pancierové hliníkové napájacie káble. Kombináciou vysokovodivých lankových hliníkových vodičov s odolným kovovým pancierom poskytujú naše káble dodávateľom globálnych energetických služieb nekompromisné mechanické zabezpečenie a dlhodobú prevádzkovú efektivitu.

Konštrukčná architektúra 0,6/1 kV viacjadrových pancierových hliníkových káblov

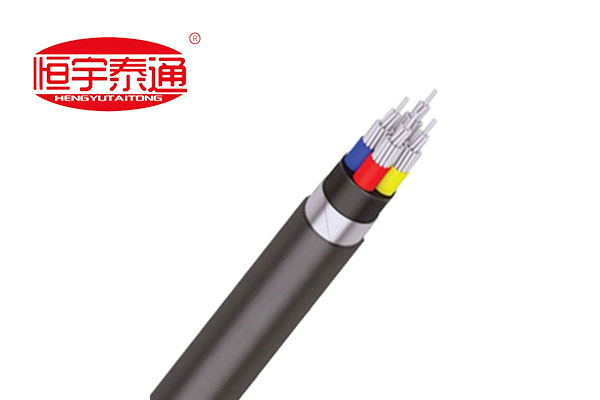

Viacvrstvový prierez hliníkového napájacieho kábla pancierovaného oceľovou páskou poskytuje kompletnú mechanickú a elektrickú ochranu:

Lankové hliníkové vodiče (trieda 2):Vyrobené z vysoko čistých elektrických hliníkových drôtov, ktoré sú pevne spletené, aby zaručili stabilnú prúdovú kapacitu, nízku hmotnosť a vysokú spoľahlivosť pripojenia svoriek.

Farebne kódovaná fázová izolácia:Prémiová izolácia XLPE alebo PVC omotaná okolo každého jadra v štandardizovaných farbách (červená, žltá, modrá atď.), aby sa zabezpečila bezchybná identifikácia fáz počas inštalácie na mieste.

Extrudovaná vnútorná posteľná bielizeň / obliečka na vankúš:Vytvorené na zostave vnútorného jadra na ochranu fázových izolácií pred ostrými kovovými hranami počas procesu pancierovania.

Pancier s dvojitou oceľovou páskou (DSTA):Prekrývajúce sa špirálové oceľové pásy ovinuté okolo matrice jadra, aby absorbovali vysoké radiálne tlaky a zabránili fyzickým nástrojom alebo kameňom prepichnúť kábel.

Ochranný vonkajší plášť pre veľké zaťaženie:Plášť z PVC alebo PE odolný voči oleju a UV žiareniu, ktorý zabraňuje prenikaniu vlhkosti, korózii pôdnou kyselinou a degradácii životného prostredia.

Pancier s dvojitou oceľovou páskou: Zabezpečenie priameho pochovávania

Prečo konzultanti infraštruktúry špecifikujúkáble s oceľovou páskou (DSTA).ako séria YJLV22/VLV22 pre nízkonapäťové sekundárne siete?

1. Eliminácia drahých vonkajších potrubí:Nepancierové káble vyžadujú ťažké PVC alebo betónové potrubie, keď sú uložené pod zemou. Pancierové konštrukcie s oceľovou páskou možno položiť priamo do podzemných výkopov, čím sa výrazne znížia náklady na stavebné výkopy a potrubia.

2. Obrana proti extrémnym tlakom a nárazom:Silný tlak podložia, usadzovanie hornín alebo vozidlá prechádzajúce nad hlavou môžu zdeformovať mäkkú plastovú kabeláž. Dvojité oceľové pásky absorbujú fyzický náraz, zachovávajú integritu štrukturálneho jadra a zabraňujú medzifázovému skratu.

3. Ochrana proti podzemným škodcom:Termity, gophery a hlodavce pravidelne prežúvajú štandardné polymérové ​​povlaky. Nepreniknuteľná kovová oceľová bariéra zabraňuje biologickému poškodeniu a predlžuje životnosť podzemnej siete na viac ako 30 rokov.

Hliníkové vodiče: Maximalizácia návratnosti investícií do rozsiahlej infraštruktúry

Rozpočty na suroviny určujú realizovateľnosť projektu. Využitielankové hliníkové vodičenamiesto medi prináša rozhodujúce ekonomické výhody:

Výrazné úspory nákladov:Hliník poskytuje výnimočnú vodivosť za dolár, čo umožňuje dodávateľom EPC výrazne znížiť náklady na káblový materiál v rámci rozsiahlych distribučných kilometrov.

Ľahšia manipulačná hmotnosť:Znížená hmotnosť hliníka zjednodušuje ťahanie káblových žľabov, znižuje pracovný čas pri inštalácii a znižuje náklady na prepravu kontajnerov pri zámorskej dodávke.

Primárne aplikačné scenáre v globálnych energetických projektoch

Vďaka svojej rovnováhe medzi silou, ochranou a cenovou dostupnosťou sú pancierové hliníkové série Taitong Cable široko nasadené vo veľkých medzinárodných projektových tendroch:

Solárne a veterné elektrárne:Preprava nízkonapäťového výstupu z invertorových staníc do zvyšovacích transformátorových jednotiek cez rozsiahle vonkajšie terény.

Priemyselné komplexy a chemické závody:Vedenie sekundárnej energie pozdĺž vonkajších káblových výkopov a podzemných kanálov vystavených ťažkým strojovým zaťaženiam.

Komerčné a rezidenčné rozvody:Pripojenie hlavných trafostaníc k jednotlivým stavebným rozvádzačom v rozširujúcej sa prímestskej zástavbe.

Priame prispôsobenie z výroby a zabezpečenie zdrojov

Medzinárodné obstarávanie infraštruktúry povoľuje nulovú toleranciu izolačných dutín alebo medzier medzi panciermi. Každá výrobná dávka musí spĺňať platné medzinárodné normy, vrátane IEC 60502-1 a BS 5467.

OKábel Taitong, podporujeme realizáciu vášho projektu prostredníctvom 100% prispôsobeného výrobného modelu priamo z výroby. Netlačíme vopred vyrobené, starnúce položky vyskladnenia. Namiesto toho vyrábame na mieru každú dávku pancierovaných hliníkových napájacích káblov, aby sme ich priamo zosúladili s presným výkazom množstva (BOQ) vášho projektu – kalibrujeme prierezy vodičov (16 mm2 až 500 mm2), viacžilové kombinácie (3-žilové, 4-žilové, 3+1, 4+1, 3+2), hrúbku pancierovania podľa vašich národných požiadaviek na plášť a špecializované

Kontaktujte našu divíziu energetiky ešte dnesnárokovať si autorizované certifikáty typovej skúšky, vlastné rozmerové plány alebo získať expresný odhad nákladov priamo z výroby pre váš nadchádzajúci tender na siete!
