Prečo medené napájacie káble MV zabezpečujú spoľahlivosť siete

Zhrnutie: S rozširovaním moderného ťažkého priemyslu a mestskej infraštruktúry vyžadujú siete vysokého napätia bezprecedentnú stabilitu prenosu.Vysokonapäťové silové káble s menovitým napätím od 6/10 kV do 26/35 kVslúžia ako životne dôležité tepny vysoko zaťažených elektrických rozvodov. Tento článok analyzuje kritické konštrukčné vrstvy, technické výhody a prísne testovacie štandardy medených káblov stredného napätia a vedie manažérov obstarávania infraštruktúry k dlhodobej bezpečnosti siete.

Obsah

1.Úvod

2. Konštrukčné vrstvy 6/10 kV až 26/35 kV VN káblov

3. Prečo medené vodiče excelujú v systémoch vysokého napätia

4. Eliminácia podzemných rizík: Tienenie a brnenie

5.Technická zhoda a prispôsobenie továrne

Úvod

Prevádzka energetických sietí v rozsahu stredného napätia 6 kV až 35 kV predstavuje značné elektrické napätie, ktoré štandardné nízkonapäťové vedenia nedokážu odolať. Pri týchto vysokých potenciáloch môže akákoľvek štrukturálna nepravidelnosť viesť ku katastrofálnym čiastočným výbojom. Aby bola zaručená neprerušená kontinuita pre mestské rozvodne a masívne výrobné zóny, konzultační inžinieri neustále špecifikujú vysokovýkonné strednonapäťové riešenia s medeným jadrom.

Ako medzinárodne uznávaný výrobca,Kábel Taitongvyužíva pokročilé výrobné linky na vulkanizáciu trolejového vedenia na dodávanie napájacích káblov 6/10 kV až 26/35 kV, ktoré prekračujú globálnu bezpečnostnú rezervu siete a poskytujú vysoko efektívne možnosti distribúcie pre výberové konania v ťažkom priemysle.

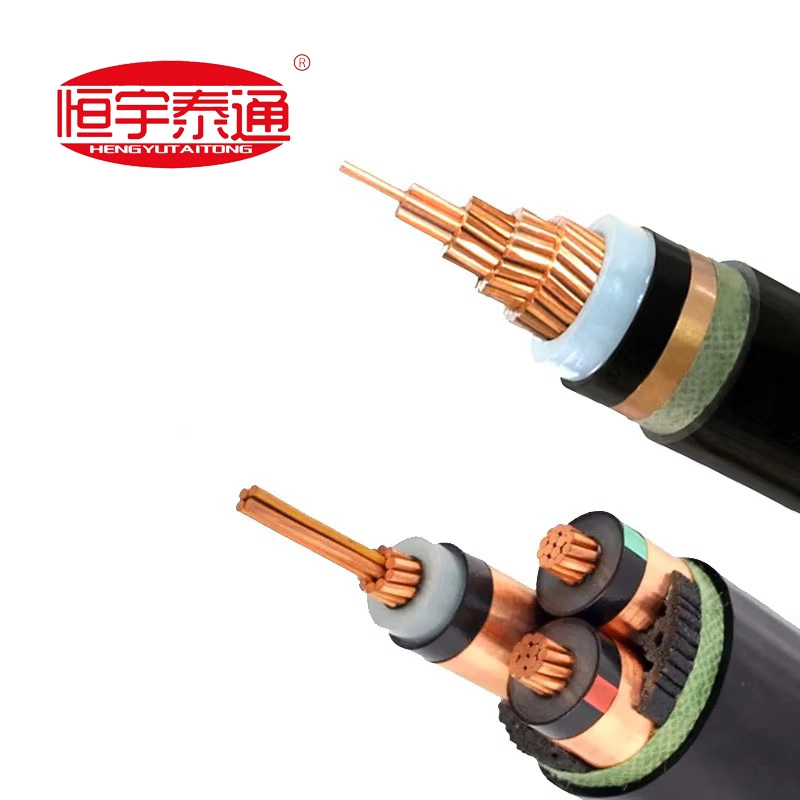

Štrukturálne vrstvy 6/10 kV až 26/35 kV VN káblov

Na rozdiel od nízkonapäťových káblov vyžadujú káble stredného napätia sofistikovanú vrstvu s trojitým vytláčaním, aby sa zjednotilo intenzívne vnútorné elektrické pole. Stavebné inžinierstvo zahŕňa niekoľko presne vyrobených zón:

Dirigent: Vysoko čistá, kruhovo zhutnená splietaná meď (trieda 2) zaisťujúca maximálnu vodivosť a minimálny priemer.

Vnútorný polovodičový štít: Hladká polovodivá vrstva vytlačená priamo cez vodič, aby sa eliminovali koncentrácie elektrického napätia.

Izolácia XLPE: Extra čistý zosieťovaný polyetylén, zvládajúci vysoké napätie až do 90°C nepretržitej prevádzky.

Vonkajší izolačný štít: Odnímateľná alebo lepená polovodivá vrstva, ktorá zjednocuje radiálne elektrické polia.

Kovová tieniaca vrstva: Špirálovo omotané medené pásky s vysokou vodivosťou alebo medené drôty určené na bezpečný prenos kapacitných nabíjacích prúdov a poruchových prúdov do zeme.

Vonkajší ochranný plášť: Pevný plášť z PVC alebo PE s vysokou hustotou odolný voči poveternostným vplyvom určený na izoláciu kovového tienenia od vlhkosti podložia.

Prečo medené vodiče excelujú v systémoch vysokého napätia

Zatiaľ čo hliník dominuje miestnym nízkonapäťovým sieťam kvôli nízkym počiatočným nákladom, vysoko čistá meď je nesporným štandardom pre kritickú distribúciu vysokého napätia 6 kV až 35 kV z niekoľkých kľúčových dôvodov:

1.Vynikajúca prúdová nosnosť: Meď ponúka výrazne nižší elektrický odpor ako hliník, čo umožňuje jednojadrovým alebo trojjadrovým zostavám prenášať masívne bloky energie cez tesnejšie podzemné vedenia.

2.Minimalizovaný pokles napätia: Medené jadrá, ktoré sú nevyhnutné pre dlhšie priemyselné prevádzky, dramaticky znižujú tepelné straty prenosom vedenia v rozšírených regionálnych rozpätiach.

3. Vysoká mechanická pevnosť v ťahu: Meď odolá extrémnym ťahovým napätiam počas zložitého frézovania výkopov alebo hĺbkových smerových vŕtacích inštalácií, čím sa eliminuje riziko rozťahovania jadra.

Eliminácia podzemných rizík: Tienenie a brnenie

Najbežnejšou hrozbou pre zakopané obvody vysokého napätia je tvorba vodných stromov – jav, pri ktorom mikrodutiny v lacnej izolácii v kombinácii s vlhkosťou pomaly degradujú kábel v priebehu času.

Kábel Taitongeliminuje toto riziko použitím ultračistých zmesových materiálov a najmodernejšej technológie trojitého koextrúzneho zosieťovania. Prekrývajúce sa medené páskové tienenie v kombinácii s voliteľným oceľovým drôteným pancierom (SWA) alebo dvojitým oceľovým páskovým pancierom (DSTA) tvorí dvojitú bariéru. Táto bariéra úplne odpudzuje tlak podzemných hornín, infiltráciu vlhkosti a degradáciu hlodavcov, čím predlžuje životnosť viac ako 30 rokov.

Technická zhoda a prispôsobenie z výroby

Globálne tendre na infraštruktúru nechávajú nulový priestor na kompromisy. Vysokonapäťové systémy vyžadujú bezchybné prevedenie dizajnu podložené prísnymi certifikátmi typového testovania.

oKábel Taitong, neprevádzkujeme všeobecný zúčtovací ústav pre hromadné akcie. Každá séria jednožilových a trojžilových vysokonapäťových káblov, ktorá funguje na 100 % prispôsobenom výrobnom modeli priamo z výroby, je navrhnutá priamo podľa špecifických kusovníkov (BOQ) vášho projektu, požiadaviek na systém sledovania a lokálnych špecifikácií prostredia.

Kontaktujte našu technickú jednotku stredného napätia ešte dnesprístup k technickým katalógom továrne, prierezovým návrhovým listom alebo k získaniu rýchleho odhadu nákladov pripravených na zákazku pre váš tender na regionálnu sieťovú infraštruktúru!
