Prečo 4-jadrové pancierové hliníkové káble napájacie siete

Zhrnutie: Pri rozširovaní priemyselných služieb, zberných sieťach solárnych zariadení a rozvodoch komerčných budov je kľúčovou inžinierskou prioritou vyváženie trvanlivosti priameho zakopania s obmedzenými rozpočtami na obstarávanie. 4-žilové pancierové hliníkové napájacie káble (séria YJLV22 / 0,6/1kV) slúžia ako vysoko spoľahlivé prenosové riešenie pre nízkonapäťové sekundárne siete. Tento technický článok analyzuje viacvrstvový dizajn, mechaniku pancierovania s dvojitou oceľovou páskou a cenové výhody, vďaka ktorým sú 4-žilové hliníkové napájacie káble najlepšou voľbou pre medzinárodné výberové konania na infraštruktúru.

Obsah

Úvod

Štrukturálna architektúra 4-jadrových pancierových hliníkových káblov

Pancier s dvojitou oceľovou páskou: Stráženie prevádzky priameho pochovávania

4-jadrový dizajn: Zefektívnenie trojfázového nízkonapäťového napájania

Cenové výhody lankových hliníkových vodičov

Primárne aplikačné scenáre v regionálnych energetických sieťach

Priame prispôsobenie z výroby a zabezpečenie zdrojov

Úvod

Podzemné rozvody nízkeho napätia sú vystavené veľkej fyzickej námahe. Podzemné priekopy vystavujú nepancierové káble pohybu pôdy, hutniacim silám, ostrým okrajom skál a potenciálnemu vniknutiu hlodavcov. Okrem toho špecifikácia medených vodičov na dlhé distribučné rozpätia podstatne zvyšuje náklady na suroviny a náklady na prepravu.

Na vyriešenie týchto inštalačných prekážok vyrába Taitong Cable prémiové 0,6/1kV 4-žilové oceľové páskové pancierované hliníkové napájacie káble. Spojením vysokovodivých lankových hliníkových vodičov s robustným dvojitým oceľovým páskovým pancierom poskytujú naše káble spoľahlivú mechanickú pevnosť a nepretržitú dodávku energie pre globálnych dodávateľov verejných služieb.

Štrukturálna architektúra 4-jadrových pancierových hliníkových káblov

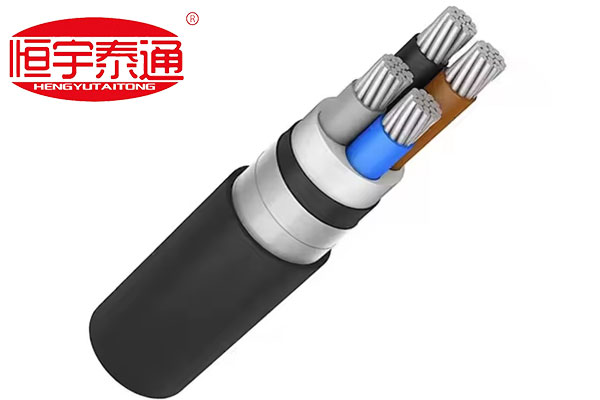

Detailný pohľad na prierez 4-žilového pancierovaného hliníkového napájacieho kábla ilustruje jeho vrstvenú konštrukciu postavenú pre náročné podzemné podmienky:

Kompaktné lankové hliníkové vodiče: Vytvorené z vysoko čistých elektrických hliníkových drôtov pevne spletených s menším priemerom kábla pri zabezpečení optimálnej elektrickej vodivosti.

Farebne kódovaná izolácia XLPE/PVC:Farebne kódovaná izolácia fáz (napr. hnedá, modrá, čierna, sivá) umožňujúca presnú identifikáciu fáz a zjednodušené pripojenie svoriek počas inštalácie na mieste.

Extrudovaná vnútorná posteľná bielizeň:Hladká vnútorná vrstva ochranného vankúša obalená cez zostavený zväzok jadra, aby sa zabránilo poškodeniu panciera trením.

Pancier s dvojitou oceľovou páskou (DSTA):Prekrývajúce sa špirálové oceľové pancierové pásky ovinuté bezpečne okolo vnútornej podstielky, absorbujú ťažké vonkajšie nárazy a radiálny tlak.

Vonkajší plášť odolný voči poveternostným vplyvom:Odolný vonkajší plášť z PVC alebo PE stabilizovaný proti UV žiareniu, ktorý odoláva pôdnej vlhkosti, kyslej korózii a povrchovému oderu.

Pancier s dvojitou oceľovou páskou: Stráženie prevádzky priameho pochovávania

Prečo projektoví konzultanti a EPC dodávatelia špecifikujú dvojité oceľové páskové pancierovanie (DSTA) pre podzemné káblové inštalácie?

1. Kompatibilita s priamym pohrebom:Pancierové káble eliminujú potrebu drahých vonkajších rúrok z PVC alebo betónu, čo umožňuje priamu inštaláciu do otvorených zemných výkopov a znižuje celkové náklady na občiansku výstavbu.

2. Extrémna odolnosť proti rozdrveniu a nárazu:Sadnutie podložia a ťažké vozidlá prechádzajúce nad nimi pôsobia nepretržitou vertikálnou silou. Dvojité oceľové pásky chránia vnútorné vodiče pred deformáciou a fyzickým prerazením.

3. Ochrana proti podzemným škodcom:Hlodavce a norní škodcovia často prežúvajú mäkké vonkajšie polyméry. Vrstva oceľovej pásky vytvára nepreniknuteľnú fyzickú bariéru, ktorá predlžuje životnosť linky na viac ako 30 rokov.

4-jadrový dizajn: Zefektívnenie trojfázového nízkonapäťového napájania

4-jadrová konfigurácia je špeciálne navrhnutá pre trojfázové štvorvodičové distribučné siete (3 Ph+N):

Vyvážená distribúcia fáz:Pojme tri fázové vodiče spolu s nulovým vodičom plnej veľkosti v jednom káblovom zväzku.

Zjednodušené rozloženie:Znižuje pracnosť pri kladení káblov a požiadavky na priestor pre káblové žľaby v porovnaní s vedením viacerých jednožilových káblov.

Cenové výhody lankových hliníkových vodičov

Ceny surovín výrazne ovplyvňujú životaschopnosť infraštruktúry. Použitie lankových hliníkových vodičov namiesto medených prináša jasné ekonomické výhody:

Významné kapitálové úspory:Hliník poskytuje vynikajúcu kapacitu prenosu energie za zlomok nákladov na materiál medi, čo umožňuje dodávateľom natiahnuť projektové rozpočty na dlhšie distribučné vzdialenosti.

Znížená prepravná a manipulačná hmotnosť:Ľahká vlastnosť hliníka zjednodušuje ťahanie káblových žľabov, znižuje počet pracovných síl pri inštalácii a optimalizuje nakladanie kontajnerov pri zámorskej preprave.

Primárne aplikačné scenáre v regionálnych energetických sieťach

Vďaka svojej štrukturálnej odolnosti a vysokej nákladovej efektívnosti sú 4-jadrové pancierové hliníkové vedenia Taitong Cable široko uvádzané v globálnych tendroch:

Zberné siete solárnych a veterných fariem:Prenáša nízkonapäťovú striedavú energiu zo stupňovitých transformátorov do hlavných distribučných uzlov cez rozľahlé solárne polia.

Priemyselné a obchodné komplexy:Smerovanie podzemných hlavných napájačov spájajúcich hlavné sieťové transformátory s továrenskými distribučnými panelmi.

Ponuky na rozšírenie prímestskej siete:Výmena krehkých nadzemných vedení za zakopané pancierové siete, aby sa predišlo výpadkom elektriny v rastúcich obytných zónach v dôsledku počasia.

Priame prispôsobenie z výroby a zabezpečenie zdrojov

Verejné obstarávanie ponechávajú nulový priestor pre medzery v izolácii, odchýlky vodičov alebo medzery v pancieroch. Globálne obstarávacie zmluvy vyžadujú prísne dodržiavanie uznávaných parametrov, vrátane IEC 60502-1 a BS 5467.

OKábel Taitong, podporujeme realizáciu vášho projektu prostredníctvom 100% prispôsobeného výrobného modelu priamo z výroby. Netlačíme vopred vyrobené, starnúce položky vyskladnenia. Namiesto toho vyrábame každú dávku 4-žilových pancierových hliníkových káblov na mieru tak, aby boli priamo v súlade s presným výkazom množstva (BOQ) vášho projektu – kalibrujeme prierezy vodičov (16 mm2 až 500 mm2), hrúbku izolácie, parametre panciera a materiály vonkajšieho plášťa tak, aby vyhovovali miestnym národným sieťovým normám.

Kontaktujte našu divíziu inžinierstva napájacích káblov ešte dnes a požiadajteoverené protokoly o typových skúškach, vlastné rozmerové výkresy alebo expresná cenová ponuka priamo z výroby pre váš nadchádzajúci tender!
