Prečo tienené ovládacie káble zabraňujú šumu EMI

Zhrnutie:V automatizovaných výrobných závodoch, elektrárňach a komplexných spracovateľských zariadeniach vedú riadiace vedenia popri ťažkých elektrických vedeniach a vytvárajú intenzívne elektromagnetické polia.Tienené ovládacie káble proti rušeniuslúžia ako spoľahlivý nervový systém týchto operácií. Tento článok rozoberá viacvrstvovú materiálovú architektúru, mechaniku potlačenia elektromagnetického rušenia (EMI) a výhody tienenia, vďaka ktorým sú prémiové ovládacie káble kritické pre modernú priemyselnú automatizáciu.

Obsah

Úvod

Štrukturálna anatómia tienených káblov proti rušeniu

Prečo je pletené tienenie nevyhnutné proti priemyselnému hluku

Kritické aplikačné scenáre v automatizovanom inžinierstve

Priame dodržiavanie z výroby a zákazkové objednávanie

Úvod

Keďže priemyselné závody integrujú inteligentnejšie automatizované systémy, hustota elektronických zariadení sa exponenciálne zvyšuje. Toto prostredie s vysokou hustotou vytvára obrovské množstvo elektromagnetického rušenia (EMI) a rádiofrekvenčného rušenia (RFI). Bez adekvátneho tienenia sa nízkonapäťové riadiace signály odosielané do programovateľných logických ovládačov (PLC), senzorov a akčných členov môžu ľahko poškodiť, čo vedie k chybným údajom stroja, systémovým chybám alebo nebezpečným núdzovým vypnutiam.

Ak chcete zabezpečiť kritické automatické signály,Kábel Taitongvyrába odolné tienené ovládacie káble proti rušeniu. Tieto riadiace vedenia, ktoré kombinujú vysoko flexibilné vodiče s hustým kovovým tienením, zaisťujú bezchybné dodávanie signálu v silne narušených priemyselných zónach po celom svete.

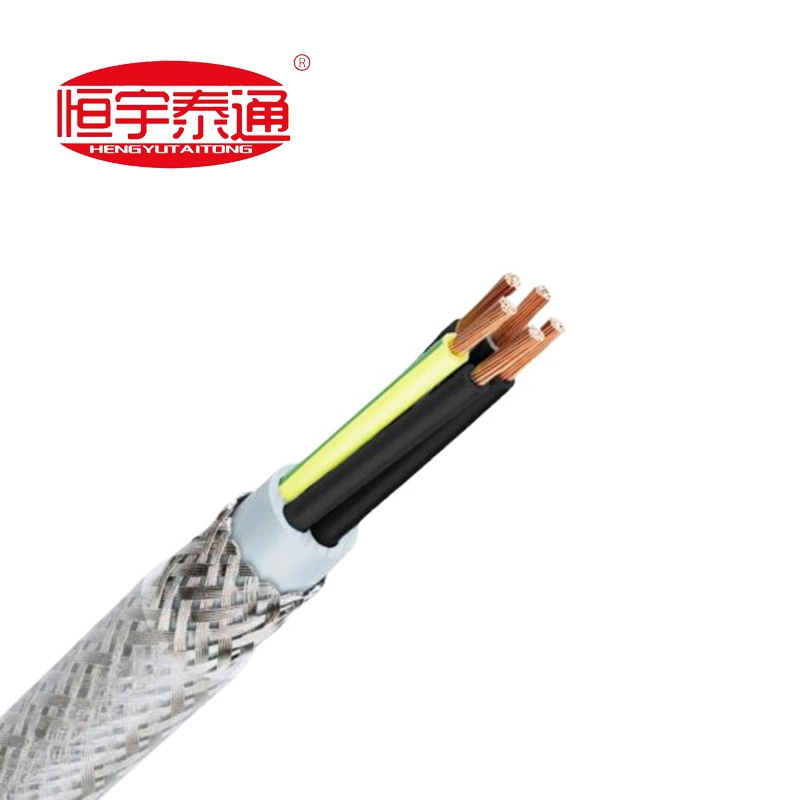

Štrukturálna anatómia tienených káblov proti rušeniu

Vnútorná konfigurácia štandardného ovládacieho kábla je navrhnutá po vrstvách na oddelenie vonkajšieho šumu od vnútorných medených vodičov:

Vysoko čisté medené vodiče: Skladá sa z viacžilových, jemne splietaných hladkých medených drôtov, ktoré poskytujú maximálnu elektrickú vodivosť a vynikajúcu flexibilitu pre tesné vedenie vnútri ovládacích panelov.

Farebne odlíšená izolácia: Prémiová izolačná zmes z PVC alebo XLPE s výrazným farebným kódovaním (vrátane štandardného zeleno-žltého uzemňovacieho vodiča) pre jednoduchú identifikáciu svoriek a bezpečnosť počas inštalácie.

Vnútorná posteľná bielizeň / vrstva plášťa: Hladký polymérový obal alebo extrudovaná vrstva, ktorá pevne spája skrútené jadrá dohromady a vytvára ochranný vankúš pre vrchný štít.

Pletený kovový štít s vysokým krytím: Hustý, krížovo tkaný oplet z pocínovaného medeného alebo oceľového drôtu, ktorý obklopuje vnútorné jadrá a pôsobí ako nepreniknuteľná elektromagnetická bariéra.

Vonkajšia bunda spomaľujúca horenie: Robustný plášť z PVC navrhnutý tak, aby odolal postriekaniu olejom, sledovaniu vlhkosti, oderu a šíreniu plameňa v otvorených káblových žľaboch.

Prečo je pletené tienenie nevyhnutné proti priemyselnému hluku

Zatiaľ čo netienené ovládacie vodiče fungujú dobre v základných elektrických slučkách, automatizované priemyselné rozbočovače vyžadujú opletené štíty s vysokým pokrytím z troch kľúčových dôvodov výkonu:

1. Komplexná absorpcia EMI a RFI: Kovový oplet funguje ako Faradayova klietka. Zachytáva vyžarované elektromagnetické vlny z okolitých veľkých motorov, transformátorov a vysokonapäťových napájacích káblov a bezpečne odvádza bludné prúdy do zeme skôr, ako narušia signály vnútorného jadra.

2. Vynikajúca flexibilná pevnosť: Na rozdiel od statických hliníkových fólií, ktoré sa môžu ľahko roztrhnúť alebo prasknúť, keď sa opakovane ohýbajú vo vnútri dynamických strojov, tkaný kovový oplet si zachováva 100% integritu štrukturálneho tienenia aj pri nepretržitom mechanickom ohýbaní a krútení.

3. Cross-Talk Prevencia: Vo viacžilových riadiacich vedeniach môžu vysokofrekvenčné prúdy v jednom vodiči tiecť do susedných obvodov. Presné opletenie izoluje jednotlivé skupiny káblov a zaisťuje čisté, nezávislé dátové toky.

Kritické aplikačné scenáre v automatizovanom inžinierstve

Vďaka svojej spoľahlivosti proti rušeniu sú tienené ovládacie káble silne špecifikované v tendroch na presnú infraštruktúru:

Automatizované montážne a robotické linky: Prepojenie centrálnych riadiacich pultov PLC s automatizovanými robotickými ramenami a montážnymi dopravníkmi vyžadujúcimi neprerušované príkazové slučky.

Riadiace a reléové panely rozvodne: Prepojenie meracích prístrojov, ochranných relé a ovládacích prvkov rozvádzačov v prostredí vysokého napätia.

Petrochemické a spracovateľské rafinérie: Prenos citlivých údajov snímača teploty, tlaku a prietokomeru cez predĺžené vnútorné a vonkajšie káble.

HVAC a správa budov: Smerovanie bezpečných, nízkohlučných riadiacich slučiek cez komerčné výškové budovy na riadenie automatizovanej ventilácie, výťahov a bezpečnostných architektúr.

Priame dodržiavanie z výroby a zákazkové objednávanie

Presné prístrojové vybavenie umožňuje nulovú rezervu pre impedančnú nerovnováhu alebo tienené medzery. Priemyselné obstarávacie zmluvy vyžadujú presnú zhodu s prísnymi normami kvality, ako je IEC 60227 alebo regionálne priemyselné normy.

oKábel Taitongodmietame pevné, sériovo vyrábané systémy zúčtovania zásob a uprednostňujeme 100% prispôsobený výrobný model priamo z výroby. Chápeme, že každé nastavenie automatizácie vyžaduje jedinečný počet jadier, špecifické uzemňovacie usporiadanie a špeciálne izolačné vlastnosti. Každú dávku ovládacích káblov vyrábame na mieru priamo podľa špecifických kusovníkov (BOQ) vášho projektu – kalibrujeme dimenzovanie jadra, pomery krytia tienenia a zmesi plášťov tak, aby presne zodpovedali vášmu elektrickému prostrediu.

Kontaktujte náš inžiniersky tím ešte dnesvyžiadať si overené technické výkresy, vlastné rozloženie jadra alebo získať expresný cenový odhad priamo z výroby pre váš nadchádzajúci tender na projekt!
