Prečo 10kV nadzemné izolované káble modernizovať siete

Zhrnutie: Pre vysokonapäťovú distribúciu elektrickej energie je primárnym cieľom energetických spoločností zabezpečenie neprerušovanej dodávky pri minimalizácii réžie údržby.Nadzemné izolované káble do 10 kVsa ukázali ako hlavný štandard pre modernizáciu starnúcich energetických sietí. Tento článok rozoberá konštrukčný návrh, hlavné inžinierske výhody a environmentálne bezpečnostné mechanizmy moderných 10 kV Aerial Bundled Cables (ABC), ktoré vedú manažérov obstarávania projektov k optimalizácii spoľahlivosti linky.

Obsah

Úvod

Štrukturálna anatómia 10 kV nadzemných izolovaných káblov

Kľúčové prevádzkové výhody oproti tradičným holým vodičom

Základné aplikačné scenáre v regionálnych energetických tendroch

Priame zhody vo výrobe a zákazkové získavanie zdrojov

Úvod

Ako sa mestské priestory rozširujú a požiadavky vidieckej elektrifikácie rastú, tradičné holé nadzemné vodiče čoraz viac odhaľujú zraniteľnosť siete. Neizolované vedenia stredného napätia, ktoré sú vystavené poveternostným vplyvom, sú veľmi náchylné na poruchy vyvolané zarastenými stromami, silným vetrom a divou zverou, čo vedie k nákladným lokalizovaným výpadkom prúdu. Na zmiernenie týchto rizík v oblasti infraštruktúry bez vynaloženia obrovských kapitálových výdavkov spojených s podzemnými výkopmi sa globálne energetické orgány rýchlo obracajú na 10 kV nadzemné izolované káble.

Navrhnuté pre náročné vonkajšie prostredie,Kábel Taitongvyrába nadzemné izolované káble vysokého napätia stredného napätia. Využitím pokročilých zosieťovacích izolačných zlúčenín a vysoko čistých jadier vodičov naše produkty poskytujú výnimočnú mechanickú a elektrickú bezpečnosť nadzemným vedeniam na celom svete.

Štrukturálna anatómia 10 kV nadzemných izolovaných káblov

Konštrukcia nadzemného izolovaného kábla 10 kV je starostlivo vyvážená, aby sa optimalizovala ľahká manipulácia a absolútna izolácia obvodu:

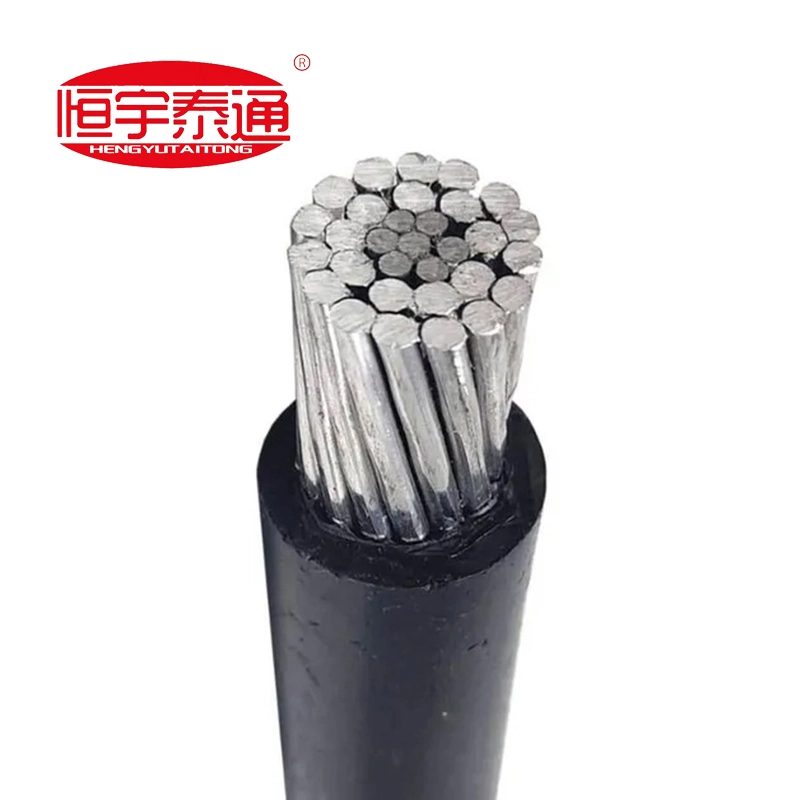

Fázové vodiče: Skladá sa z vysoko čistých kruhových zhutnených lankových hliníkových drôtov. Zhutňovanie znižuje priemer vodiča a vyhladzuje povrchový profil, čím sa zabezpečuje rovnomerné rozloženie elektrického napätia.

Messenger Core (voliteľné/kompozitné): Obsahuje vysokopevnostné galvanizované oceľové lanká alebo vystužené hliníkové zliatiny na prenášanie štrukturálneho mechanického napätia na dlhé rozpätia medzi prenosovými pólmi.

Vysokovýkonná izolácia odolná voči poveternostným vplyvom: Extrudované s prémiovým čiernym zosieťovaným polyetylénom (XLPE) alebo polyetylénom s vysokou hustotou (HDPE). Táto zlúčenina je silne nasýtená špeciálnymi sadzami, aby poskytovala maximálnu ochranu proti pretrvávajúcemu slnečnému ultrafialovému (UV) žiareniu a praskaniu ozónom.

Kľúčové prevádzkové výhody oproti tradičným holým vodičom

Prechod na 10 kV izolované vzdušné vedenia poskytuje energetickým spoločnostiam rozhodujúce, kvantifikovateľné výhody v tejto oblasti:

1. Eliminácia výpadkov kontaktu so stromom: V husto zalesnených alebo tropických oblastiach, konáre dotýkajúce sa holých vodičov spúšťajú okamžité skraty a potenciálne lesné požiare. Zateplené bundy úplne izolujú prúd, čo umožňuje bezpečné fungovanie vlasca aj pri fyzickom kontakte s prerastenou vegetáciou.

2. Redukovaný medzifázový rozstup a užšie pravostranné smery: Pretože sú vodiče plne izolované, povinná vzduchová medzera medzi fázami je výrazne znížená. To umožňuje inžinierskym spoločnostiam inštalovať viacero okruhov na jeden stĺp alebo viesť napájanie cez úzke mestské koridory.

3. Pokročilá ochrana proti námraze a odolnosť proti zaťaženiu vetrome: Hladký, okrúhly vonkajší polymérový plášť odrádza od silného hromadenia ľadu a ponúka nižšiu odolnosť voči vetru v porovnaní so štandardnými konfiguráciami s otvoreným drôtom, čím zabraňuje praskaniu vlasca počas silných búrok.

Základné aplikačné scenáre v regionálnych energetických tendroch

Vďaka svojej štrukturálnej odolnosti a nízkej zložitosti inštalácie sú 10 kV nadzemné izolované káble široko používané v globálnych projektoch rozširovania siete:

Modernizácia energie v mestských obytných priestoroch: Výmena starých systémov holých drôtov v preplnených obytných oblastiach, kde je podzemný výkop fyzicky alebo finančne nemožný.

Rozšírenie siete lesov a vidieka: Vedenie bezpečných vedení stredného napätia cez husté lesy, poľnohospodárske oblasti alebo horské terény bez potreby agresívnych a nákladných kampaní na klčovanie stromov.

Pobrežné a korózne prostredie: Silná vonkajšia izolácia izoluje vnútorné kovové vodiče pred koróziou soľným sprejom, chemickým znečistením ovzdušia a vysokou vlhkosťou.

Priame zhody vo výrobe a zákazkové získavanie zdrojov

Projekty verejnej infraštruktúry stredného napätia nedávajú priestor pre štrukturálne zraniteľnosti. Každé nasadenie nadzemného vedenia vyžaduje presné technické zosúladenie s medzinárodnými kritériami kvality, naprIEC 60502-2alebo lokalizované technické špecifikácie.

oKábel Taitong, prísne dodržiavame a100% prispôsobený výrobný model priamo z výroby. Netlačíme vopred pripravené skladové zásoby. Namiesto toho skonštruujeme a vyrobíme každú dávku 10 kV nadzemných izolovaných káblov priamo podľa vášho špecifického projektového výkazu výmer (BOQ) – prispôsobíme presné štruktúry jadra, silu jadra prenášača a prierezy izolácie tak, aby zodpovedali vašim lokalizovaným vzdialenostiam rozpätia a klimatickým profilom.

Kontaktujte náš technický tím nadzemnej distribúcie ešte dneszískať prístup k overeným technickým výkresom, certifikátom o typovej skúške alebo získať rýchly odhad nákladov priamo z výroby pre váš nadchádzajúci tender na rozvodnú sieť!
