Prečo sú 1kV NN napájacie káble nevyhnutné pre siete

Zhrnutie: V sekundárnych energetických distribučných sieťach, komerčných komplexoch a lokalizovaných priemyselných zónach tvoria nízkonapäťové vedenia konečné, najdôležitejšie spojenie ku koncovým užívateľom.Nízkonapäťové rozvodné káble s menovitým napätím 1 kV a menej slúžia ako primárne vedenia pre tieto siete. Tento článok rozoberá vnútornú viacjadrovú mechaniku, materiálové výhody a bezpečnostné architektúry štandardných 0,6/1 kV pancierových hliníkových káblov, čo pomáha projektovým manažérom maximalizovať efektivitu ich elektrickej siete.

Obsah

Úvod

Konštrukčné inžinierstvo 0,6/1kV 5-jadrových napájacích káblov

Strategický nákladový prínos hliníka v nízkonapäťovej distribúcii

Nevyhnutnosť 5-jadrových systémov v moderných energetických tendroch

Priame plnenie z výroby a získavanie zdrojov projektov

Úvod

Prechod z rozvodní stredného napätia na lokalizované spotrebiteľské siete si vyžaduje neuveriteľne stabilné sekundárne distribučné káble. Tieto obvody pracujú pri napätí 1 kV a menej a musia nepretržite zvládať kolísavé profily záťaže, jednofázové nevyváženosti a vonkajšie fyzikálne zemné poruchy. Na zvládnutie týchto požiadaviek bez nafúknutia rozpočtu mestských budov sa elektrokonzultanti vo veľkej miere spoliehajú na pancierové hliníkové káble.

Navrhnuté presne pre dlhodobú stabilitu,Kábel Taitong vyrába prvotriedne nízkonapäťové rozvodné káble 0,6/1kV. Využitím špecializovaných technológií zhutňovania a viacjadrového krútenia ponúkajú naše rady ideálnu kombináciu mechanickej odolnosti a elektrickej spoľahlivosti pre globálny rozvoj služieb.

Konštrukčné inžinierstvo 0,6/1kV 5-jadrových napájacích káblov

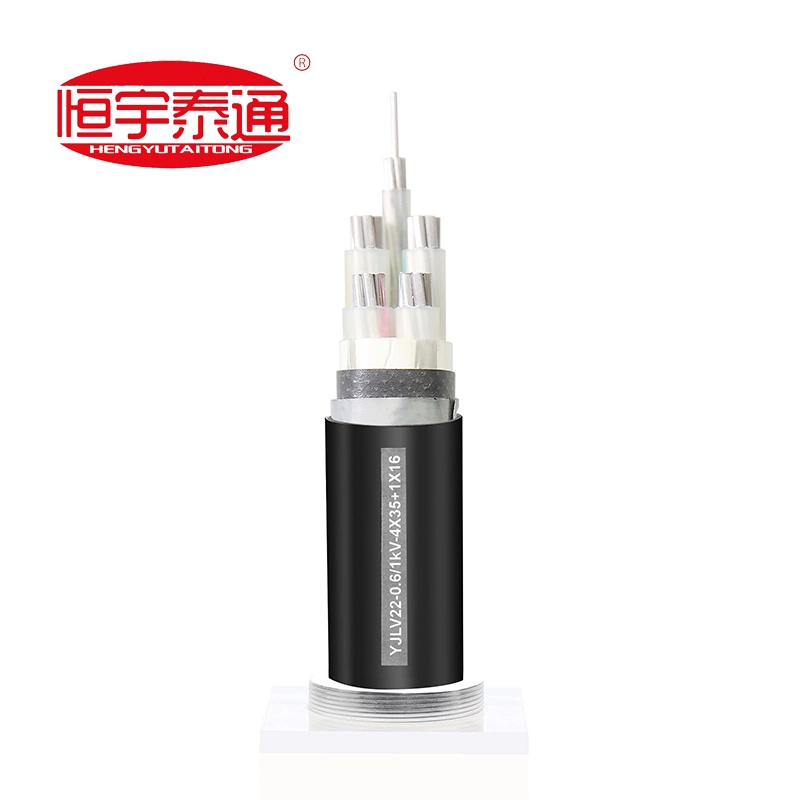

Pri pohľade na štandardné konfigurácie, ako je YJLV22-0,6/1kV, prierez kábla odhaľuje pokročilý viacvrstvový ochranný systém vytvorený na priame zakopanie alebo inštaláciu do potrubia:

Kompaktné hliníkové vodiče:Tvarované a spletené z vysoko čistého hliníka na maximalizáciu elektrických prierezov pri eliminácii vzduchových medzier v jadre.

Izolácia zo zosieťovaného polyetylénu (XLPE):Poskytuje vysokú dielektrickú izoláciu a umožňuje jadrovým vodičom pracovať bezpečne pri trvalých teplotách až do 90 °C.

Vnútorná posteľná bielizeň a výplne:Nehygroskopické polypropylénové materiály, ktoré udržujú viacjadrovú štruktúru dokonale okrúhlu a štrukturálne vyváženú.

Pancier s dvojitou oceľovou páskou (DSTA):Prekrývajúce sa kovové pásky tesne obalené pod vonkajším plášťom poskytujú pevnú odolnosť proti podzemnej drvivej záťaži a nárazom lopaty.

Vonkajší plášť z PVC pre veľké zaťaženie:Poskytuje pokročilú vrstvu na sledovanie prostredia, ktorá odoláva pôdnym kyselinám, infiltrácii vlhkosti a abrazívnemu opotrebovaniu.

Strategický nákladový prínos hliníka v nízkonapäťovej distribúcii

V prípade rozsiahlych regionálnych sekundárnych sietí môže použitie medených jadier spôsobiť prudký nárast obstarávacích rozpočtov. Moderné nízkonapäťové systémy si vyberajú zhutnené hliníkové vodiče z dvoch rozhodujúcich dôvodov:

1. Dramatické úspory rozpočtu:Obstarávanie hliníkového jadra svojou podstatou znižuje materiálové náklady až o 40 % v porovnaní s vysoko nestálymi medenými alternatívami, čo umožňuje dodávateľom rozšíriť pôdorys siete v rámci prísnych finančných limitov.

2. Zjednodušená manipulácia na mieste:Ľahká povaha hliníkových jadier uľahčuje ťahanie týchto viacžilových káblov cez vinuté podzemné vedenia alebo ich ukladanie do hlbokých výkopov, čím sa minimalizuje únava posádky a doba inštalácie.

Nevyhnutnosť 5-jadrových systémov v moderných energetických tendroch

Medzinárodné stavebné predpisy a špecifikácie elektrickej siete často vyžadujú5-žilové káblové architektúry(napr. 3 fázy + 1 neutrálne jadro + 1 vyhradené uzemňovacie jadro) oproti starším 4-jadrovým dizajnom:

Vynikajúca harmonická manipulácia:Moderné komerčné zóny sú nabité nelineárnymi záťažami, ktoré tlačia vysoké harmonické prúdy späť cez neutrálne vedenie. Naše špeciálne konfigurácie neutrálneho jadra zabraňujú tepelnému preťaženiu.

Bezchybné uzemnenie poruchy:Integrované, samostatné uzemňovacie jadro (PE) poskytuje okamžitú nízkoimpedančnú cestu k zemi. To zaisťuje, že ističe sa počas poruchy okamžite vypnú, čím sa chránia nadväzujúce zariadenia a personál pred nebezpečným dotykovým napätím.

Priame plnenie z výroby a získavanie zdrojov projektov

Projekty rozšírenia sekundárnej elektrickej siete ponechávajú nulovú rezervu pre chyby inštalácie alebo výrobné chyby. Nízkonapäťové infraštruktúry vyžadujú presné technické zosúladenie sIEC 60502-1medzinárodné štandardné protokoly.

OKábel Taitong, presadzujeme prísny 100% výrobný model prispôsobený priamo z výroby. Nevyskladňujeme zastarané, generické skladové zásoby. Namiesto toho je každá séria nízkonapäťových distribučných káblov vytlačená na mieru tak, aby zodpovedala vašim presným projektovým výkazom množstiev (BOQ), čím sa zaisťujú špecifikované kroky prierezu (napr. 4✖35 + 1✖16 mm2), špeciálne farby na sledovanie plášťa a presný súlad s miestnymi elektrotechnickými predpismi.

Kontaktujte našu divíziu slaboprúdu ešte dnesna zabezpečenie autorizovaných katalógov typových skúšok, prierezových návrhov alebo na získanie expresnej, zmluvne pripravenej továrenskej cenovej matice pre vašu nadchádzajúcu projektovú súťaž!
