Výber prierezu napájacieho kábla

Ako zvoliť prierez vodiča napájacieho kábla?

I. Zásady výberu prierezu vodiča napájacieho kábla

Teplota vodiča kábla pod prevádzkovým prúdom nesmie prekročiť prípustnú hodnotu životnosti kábla. Prevádzková teplota vodičov kábla v obvodoch nepretržitej prevádzky musí zodpovedať príslušným špecifikáciám.

Teplota vodiča kábla pri skratovom prúde a trvaní skratu musia spĺňať ustanovenia.

Pokles napätia pripojeného obvodu pod prevádzkovým prúdom nesmie presiahnuť povolenú hodnotu obvodu.

Okrem splnenia požiadaviek uvedených v bodoch 1–3 vyššie, prierez silových káblov 10 kV a menej sa prednostne volí na základe princípu komplexnej hospodárnosti s ohľadom na počiatočnú investíciu kábla a prevádzkové náklady počas jeho životnosti.

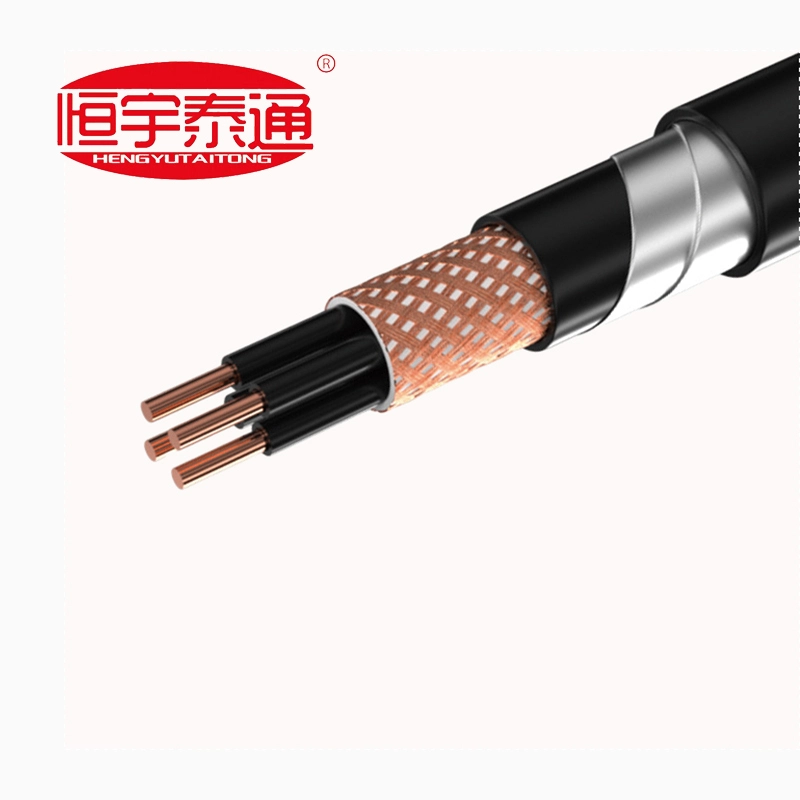

Prierezy modelov káblov dodávaných spoločnosťouTaiTong kábelglobálnym zákazníkom prísne dodržiavať priemyselné štandardy.

II. Výber prierezu vodiča kábla

Všeobecným postupom pre návrh a výber kábla je najprv určiť typ kábla podľa podmienok kladenia. Výber prierezu vodičov kábla musí brať do úvahy miestne prostredie kladenia.

Pre káble 66KV a viac sa prúdová zaťažiteľnosť vypočíta podľa aktuálnej priemyselnej normy JB/T 10181.

Pre bežne používané káble 35KV a menej sa musí použiť prúdová zaťažiteľnosť poskytnutá výrobcom a vypočítaná s korekčnými faktormi podľa miestneho prostredia kladenia.

Prierez kábla musí spĺňať požiadavky trvalého prípustného prúdu, tepelnej stability pri skrate, prípustného poklesu napätia atď.

Overenie poklesu napätia sa musí vykonať pre káble 10 KV a menej. Overenie napätia sa vyžaduje len pre obvody 6 KV a 10 KV alebo nižšie s prierezom vodiča menším ako 70–95 mm². Pri vodičoch väčších ako 70–95 mm² nie je zväčšenie prierezu na zníženie straty napätia účinné a povedie k výraznému zvýšeniu investícií, kompenzáciám pri zaťažení, ako je napríklad spotreba neželezných kovov. transformátory s prepínaním odbočky alebo iné metódy sú vhodnejšie a musia sa určiť prostredníctvom technicko-ekonomického porovnania.

Overenie tepelnej stability pri skrate sa musí vykonať pre káble 10KV a vyššie.

Preto je prierez nevyhnutným a dôležitým faktorom pri dopyte zákazníkov.
