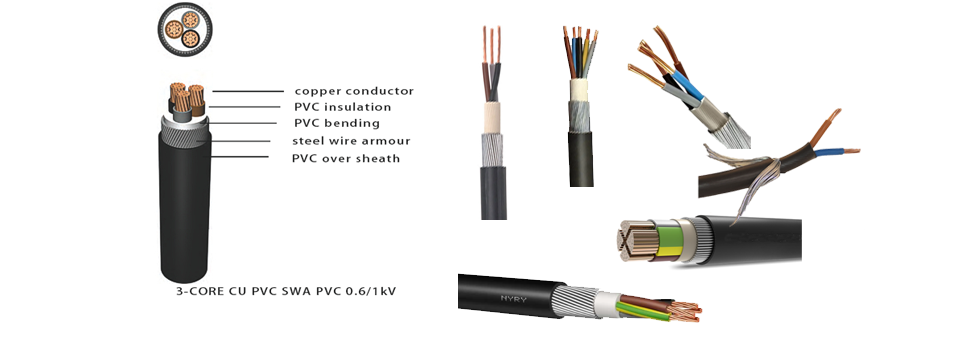

Nízkonapäťové viacžilové medené káble s PVC izoláciou SWA pancierové káble s PVC plášťom

Nízkonapäťové viacžilové medené káble s PVC izoláciou SWA pancierované PVC plášťom zaisťujú stabilný prenos energie s nízkym poklesom napätia a nízkou spotrebou energie. Izolácia z PVC poskytuje vynikajúce dielektrické vlastnosti, aby sa zabránilo úniku elektrického prúdu, zatiaľ čo vonkajší plášť z PVC poskytuje silnú odolnosť voči vlhkosti, kyselinám, zásadám a mechanickému oderu. Vstavaný oceľový drôtený pancier (SWA) ponúka vynikajúcu pevnosť v ťahu, vďaka čomu je kábel vhodný na priame zakopanie pod zemou. Pevné alebo lankové medené vodiče s vysokou vodivosťou zaručujú stabilné napájanie a dlhú životnosť pre priemyselné inštalácie a stavebné projekty.

Ako spoľahlivý výrobca ponúka Taitong Cable vlastné špecifikácie spomaľujúce horenie, ktoré podporujú hromadné obstarávanie, aby splnili požiadavky globálnych dodávateľov EPC a rôznych inžinierskych projektov.

Štandard IEC alebo vlastný kábel CU/PVC/SWA/PVC. 0,6/1 kV

Poznámka:

V súlade s IEC 60502-1 je pre viacžilové káble SWA povinný vnútorný obal (podstielka) z extrudovaného PVC na zmontované žily.

Polyesterová lepiaca páska na jadrách nie je povinnou požiadavkou tejto normy, pokiaľ to kupujúci neurčí samostatne.

Aplikácie nízkonapäťových viacžilových medených PVC izolovaných SWA pancierových káblov s PVC plášťom 0,6/1kV

---

Nízkonapäťové viacjadrové SWA (Steel Wire Armoured) PVC medené napájacie káble (zvyčajne 600/1000 V) sú vysokovýkonné elektrické vedenia postavené pre pevnú vnútornú, vonkajšiu a podzemnú distribúciu energie, ponúkajú odolnosť proti mechanickému drveniu a namáhaniu prostredia, ideálne pre priemyselné zariadenia, komerčné budovy a podzemné energetické siete.

Hlavné použitie LV viacjadrových SWA pancierových PVC izolovaných/ohýbaných/opláštených káblov

---

1, Podzemné pohrebiská: Umiestňujú sa priamo do výkopov alebo podzemných kanálov bez ďalších ochranných potrubí.

2, Priemyselné závody: Vedené cez ťažké výrobné poschodia, elektrárne a rozvodne, kde existuje riziko fyzického nárazu.

3, Vonkajšie napájače: Inštalujú sa na káblové žľaby alebo upevňujú na vonkajšie steny, odolné voči UV žiareniu, vlhkosti a extrémnym poveternostným podmienkam.

4, Komerčné budovy: Používa sa ako hlavný alebo vedľajší zdroj energie vedený cez stúpačky, prevádzkové priestory a servisné tunely.

Špecifické aplikácie 600/1000 V CU/PVC/SWA/PVC 2/3/4/5-jadrových elektrických káblov

---

2-Core: Živé a neutrálne vodiče pre jednofázové zariadenia s dvojitou izoláciou (trieda II).

3-žilové: Živé, nulové a uzemňovacie vodiče pre štandardné uzemnené (trieda I) jednofázové napájanie.

4-jadrový / 5-jadrový: Trojfázový rozvod energie s neutrálnym a/alebo ochranným uzemnením pre stroje, rozvodné dosky a motory.

Elektrické parametre

---

0,6/1kV viacžilové SWA PVC medené silové káble

Farby izolácie a vonkajšieho plášťa sú prispôsobiteľné

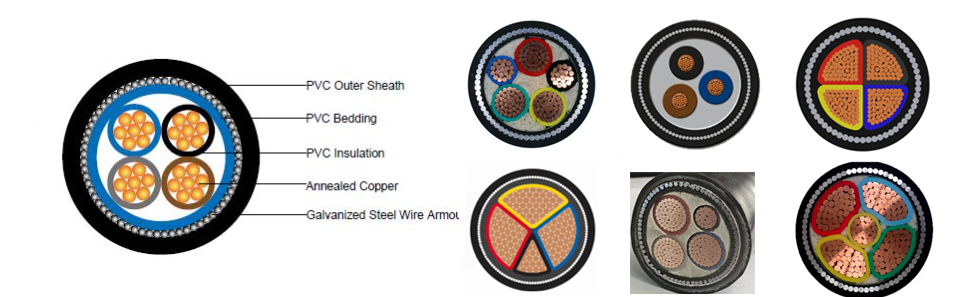

Štruktúra NN 2-5 žilových SWA medených PVC napájacích káblov

---

·  2-jadrá: 2 izolované medené jadrá (L+N)

·  3-jadrá: 3 izolované medené jadrá (L+N+PE)

·  3+1 jadro: 3 rovnako fázové jadrá + 1 redukovaný neutrál

·  3+2 jadro: 3 rovnako fázové jadrá + znížený neutrálny + znížený PE

·  4+1 jadro: 4 rovnaké jadrá (3P+N) + znížený PE

Vonkajší plášť je možné prispôsobiť na požiadanie

1, ST2-PVC plášť (štandardná možnosť z výroby, pre vnútorné priestory, káblové žľaby a bežné budovy)

2, ST7-PE polyetylénové puzdro: navrhnuté na priame pochovávanie vo voľnej prírode, vlhkej pôde a pod holým nebom, vyznačujúce sa vodotesnosťou, odolnosťou voči starnutiu a nízkym teplotám

3, plášť ST8-LSZH s nízkou dymivosťou a nulovým obsahom halogénov: používa sa v projektoch preplnených verejných priestorov, ako sú tunely, podchody a nákupné centrá

Označenie kompletnej štruktúry

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Modernizácia izolačného materiálu

PVC-A izolácia (základná verzia, s 70℃ dlhodobou prevádzkovou teplotou)

XLPE zosieťovaná polyetylénová izolácia (90℃ menovitá pracovná teplota a vyššia prúdová kapacita)

Prispôsobiteľné vnútorné obliečky

Štandardná posteľná bielizeň využíva PVC materiál; Podstielka PE alebo LSZH je k dispozícii v súlade s materiálom vonkajšieho plášťa.

Voliteľná tieniaca štruktúra z medenej pásky pre odolnosť proti elektromagnetickému rušeniu

Tienenie z medenej pásky je umiestnené medzi izoláciou a lôžkom a je vhodné do prostredia závodu s rušením z frekvenčných meničov a priemyselných riadiacich zariadení.

Príklad: Cu/PVC-Shield/SWA/PE

Výhody získavania pancierových nízkonapäťových napájacích káblov SWA z kábla Taitong

Taitong Cable, spoľahlivý dodávateľ káblov v Číne, ktorý ponúka továrenské priame ceny pre globálnych kupujúcich. Máme bohaté skúsenosti s poskytovaním rozsiahlych infraštruktúrnych projektov vrátane komunálnej výstavby a inžinierstva železničnej dopravy.

Nízkonapäťové viacžilové medené PVC izolované káble SWA Pancierové káble s PVC plášťom (CU/PVC/PVC/SWA/PVC) sú naším vyspelým bežným produktom.

Našimi klientmi sú EPC dodávatelia, veľkoobchodníci s elektroinštaláciou, obstarávatelia projektov a inžinierske spoločnosti pre priemyselné parky, komerčné budovy a podzemné energetické siete. Podporujeme prispôsobené rozloženie jadra, konfigurácie materiálov, balenia a dĺžky dodávok. Všetky káble môžu byť vyrobené v súlade s normami IEC, BS. Náš profesionálny technický tím poskytuje plnú podporu zákazníkom s postupmi certifikácie na miestnom trhu.

Prísna kontrola surovín a testovanie hotových výrobkov zaručujú stabilnú kvalitu. Poskytujeme komplexnú službu zahŕňajúcu predpredajné technické konzultácie, flexibilné hromadné cenové ponuky, sledovanie výroby a popredajnú podporu. Vitajte globálnych kupujúcich pre hromadné obstarávanie a dlhodobú strategickú spoluprácu.
