Nízkonapäťové viacžilové STA pancierové medené a opláštené napájacie káble s PVC izoláciou

0,6/1 kV Nízkonapäťové viacžilové STA pancierované medené a opláštené napájacie káble (CU/PVC/STA/PVC) v súlade s IEC 60502‑1. Kábel je vyrobený s lankovým holým medeným vodičom triedy 2 (pevný medený vodič triedy 1 je voliteľný pre veľkosti menšie ako 6 mm² na požiadanie), izoláciou z PVC, pancierom z dvojitej oceľovej pásky (STA) a vonkajším plášťom z PVC, a ponúka silnú odolnosť proti stlačeniu a vonkajším mechanickým nárazom. Tento pancierový napájací kábel STA je vhodný na pevnú inštaláciu a môže byť položený v priamom zakopaní, káblových priekopách a podzemných kanáloch pre priemyselné zariadenia, komunálnu výstavbu, pomocné napájanie železničnej dopravy a distribúciu komerčných budov. Menovitá nepretržitá prevádzková teplota je 70 ℃, s identifikáciou jadra podľa pravidiel farebného kódovania IEC60445/HD-308-S2.

Taitong Cable, spoľahlivý dodávateľ káblov do Číny, ktorý vlastní 5 závodov v Číne, dodáva hromadné objednávky za výrobné ceny. K dispozícii sú viaceré konfigurácie jadra. Podporujeme vlastné požiadavky a poskytujeme technickú pomoc pre miestnu certifikáciu, slúžime projektovým obstarávateľom, dodávateľom EPC, veľkoobchodníkom a distribútorom elektrických zariadení po celom svete.

CU/PVC/PVC-podstielka/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(Ak sa vyžaduje súlad s HD603S1A3, jasne to uveďte vo svojich špecifikáciách.)

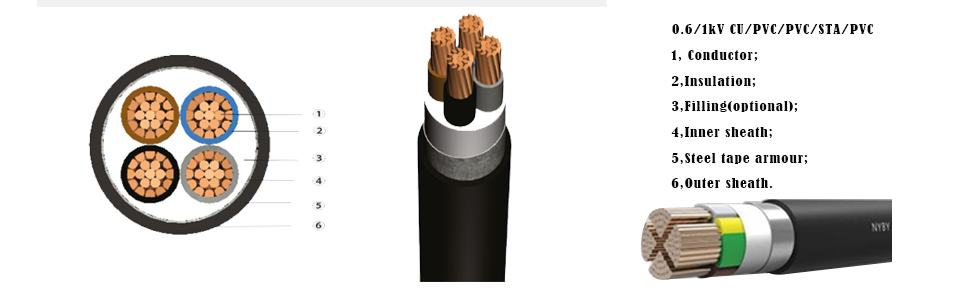

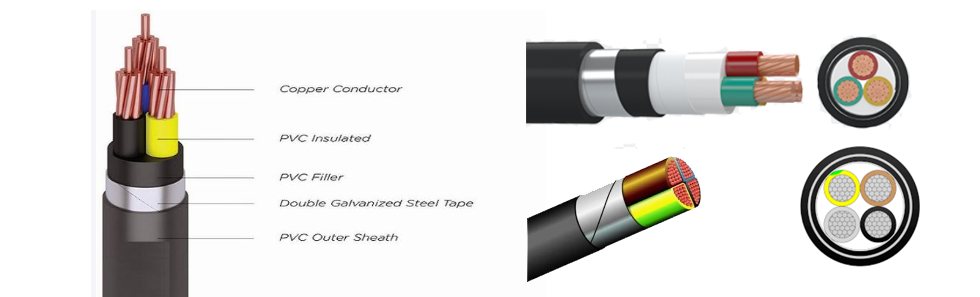

Konštrukcia (od vnútornej k vonkajšej)

---

1, Vodič: lankový hladký žíhaný medený vodič triedy 2 podľa IEC60228 (pevný vodič triedy 1 je tiež k dispozícii ako voliteľné príslušenstvo.)

2, Izolácia: Izolácia PVC-A v súlade s IEC-60502-1

3, Vložené izolované jadrá s nehygroskopickými výplňami (voliteľné)

4, Podstielka: Podstielka z extrudovaného PVC

5, Pancier: Dvojité galvanizované pancierovanie z oceľovej pásky (DSTA/STA)

6, Plášť: Vonkajší plášť z extrudovaného PVC, Typ ST2

Aplikácie nízkonapäťových viacjadrových STA pancierovaných medených PVC izolovaných a opláštených silových káblov 0,6/1 kV

---

Tento 2-5-žilový nízkonapäťový medený STA (dvojitá oceľová páska) pancierový napájací kábel izolovaný z PVC je určený na inštaláciu s pevným usporiadaním. Dvojvrstvový pozinkovaný pancier z oceľovej pásky poskytuje vynikajúcu odolnosť proti rozdrveniu, nárazu a hlodavcom. Je široko používaný na priame zakopanie pod zemou, káblové priekopy, podzemné kanály, tunely a inžinierske potrubia.

Tento pancierový kábel LV STA z PVC dodáva energiu pre stroje priemyselných závodov, komunálnu infraštruktúru, podzemnú elektrickú sieť v obytných štvrtiach, pomocné obvody železničnej dopravy, distribúciu elektrickej energie v suteréne a prenos energie v exteriéri. (Nie je vhodné na inštaláciu pri veľkom zaťažení v ťahu).

Farba izolácie jadra: Identifikácia v súlade s HD 308 S2. Zelená/žltá pre ochranný vodič podľa IEC 60445. (Pozri obrázok nižšie)

---

Farby izolácie a vonkajšieho plášťa sú k dispozícii na mieru

Hlavné výhody nízkonapäťovej medenej PVC podstielky s PVC izoláciou Dvojité oceľové pásy opláštené PVC napájacie káble (600/1000 V)

---

1, Mechanická ochrana: Pancier z oceľovej pásky (STA) zabraňuje poškodeniu rozdrvením, nárazmi alebo hlodavcami.

2, Pevná stabilita: Viacjadrový medený dizajn efektívne zvláda stabilné, nepretržité nízke napätie.

3, Odolnosť voči životnému prostrediu: Vonkajší plášť z PVC odoláva vlhkosti, poveternostným vplyvom a miernym chemickým vplyvom pri použití vonku

Technické špecifikácie 0,6/1kV LV viacžilových Cu PVC STA PVC napájacích káblov

---

Vlastné dostupné konštrukcie pre nízkonapäťové viacžilové STA pancierované medené PVC izolované a opláštené napájacie káble

---

Konštrukcia základnej vrstvy:

medený vodič + izolácia PVC-A + podstielka + pancier z oceľovej pásky STA + vonkajší plášť

Poznámka: Magnetické polia vo vnútri viacžilových káblov pôsobia proti sebe, takže nedochádza k prudkému zahrievaniu vírivými prúdmi, vďaka čomu je STA pancier s oceľovou páskou vhodný pre viacžilové usporiadanie.

Možnosti vonkajšieho plášťa (vlastné voliteľné)

1, ST2-PVC plášť (štandardná možnosť z výroby, pre vnútorné priestory, káblové žľaby a bežné budovy)

2, ST7-PE polyetylénové puzdro: určené na priame pochovávanie vo voľnej prírode, vlhkej pôde a pod holým nebom, vyznačujúce sa vodotesnosťou, odolnosťou proti starnutiu a odolnosťou voči nízkym teplotám

3, plášť ST8-LSZH s nízkou dymivosťou a nulovým obsahom halogénov: používa sa v projektoch preplnených verejných priestorov, ako sú tunely, podchody a nákupné centrá

Kompletné označenie štruktúry

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Možnosti výmeny brnenia

1, pancier z oceľovej pásky STA (štandardný, dobre odoláva tlakovému zaťaženiu pri podzemnom pochovávaní)

2, pancier z jemného oceľového drôtu SWA pre scenáre vyžadujúce odolnosť v tlaku aj v ťahu

3, Silný pancier z hrubého oceľového drôtu pre vysoko zaťažené podmienky kladenia vysokého napätia

4, AWA pancier z hliníkového drôtu pre požiadavky na nízku hmotnosť a odolnosť proti korózii

Prispôsobenie typu vodiča

1, pevný medený vodič triedy 1 pre pevnú inštaláciu

2, zhutnený lankový medený vodič triedy 2 (všeobecná výrobná norma)

3, flexibilný medený lankový vodič triedy 5 pre často ohnuté vedenie zariadení

4, Voliteľný hliníkový vodič

Modernizácia izolačného materiálu

1, izolácia z PVC-A (základná verzia, s dlhodobou prevádzkovou teplotou 70 ℃)

2, XLPE zosieťovaná polyetylénová izolácia (90℃ menovitá pracovná teplota a vyššia prúdová kapacita)

Prispôsobiteľné vnútorné obliečky

1, štandardná posteľná bielizeň využíva PVC materiál;

2, podstielka PE alebo LSZH je k dispozícii v súlade s materiálom vonkajšieho plášťa.

Voliteľná elektromagnetická tieniaca vrstva

Voliteľné tienenie z medenej pásky namontované medzi izoláciu a lôžko na blokovanie priemyselného elektromagnetického rušenia z meničov a riadiacich zariadení.

Príklad: Cu/PVC-Shield/STA/PE

Rozloženia s viacjadrovými kombináciami

Konfigurácie 2-jadrové, 3-jadrové, 4-jadrové, 5-jadrové, 3+1 jadro, 3+2 jadro, 4+1 jadro

Špeciálne upravený funkčný vonkajší plášť

Na mieru vyrobený plášť pre nehorľavý, ohňovzdorný, UV odolný, olejuvzdorný, antitermitový, mrazuvzdorný a antikorózny výkon

Dôvody pre hromadné objednávanie káblov od spoločnosti Taitong Cable?

---

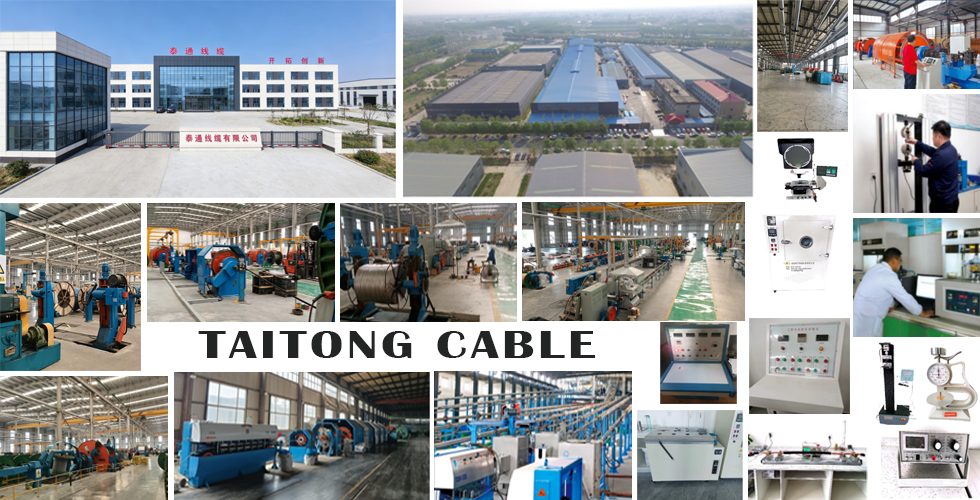

Ako veľký čínsky výrobca drôtov a káblov dodáva Taitong Cable dodávky káblov pre známe veľké projekty a vybudovala dlhodobé spoľahlivé partnerstvá spolupráce od roku 2002. Nazbierali sme bohaté skúsenosti v oblasti medzinárodného obchodu orientovaného na zámorie a služieb hromadného obstarávania. S podporou piatich nezávislých výrobných závodov a viac ako 30 pobočiek v rôznych regiónoch dodávame prvotriedny káblový tovar a premyslené komplexné služby pre globálnych zákazníkov.

Naša továreň získala kompletné autoritatívne kvalifikácie vrátane riadenia kvality ISO-9001, environmentálneho manažmentu ISO-14001, certifikátov ochrany zdravia pri práci ISO-45001, zhody CE a schválenia typových testov tretích strán. Všetky naše káble prísne spĺňajú medzinárodné špecifikácie IEC, HD, VDE a ďalšie regionálne normy.

Vďaka robustnej výrobnej kapacite garantujeme rýchlu prípravu zásob pre celosvetové energetické projekty, výstavbu tovární, výstavbu obytných zón, komunálnu a občiansku infraštruktúru a veľkorozmerné skladové priestory. Naše káble celej série s menovitým napätím pod 35 kV spĺňajú požiadavky medzinárodných noriem. Nízkonapäťové viacžilové STA pancierované medené a opláštené napájacie káble s PVC izoláciou, vrátane série NYBY, patria medzi naše vlajkové produkty pre hromadné obstarávanie. Vďaka skúseným predajným tímom a solídnej priemyselnej sile sme vaším dôveryhodným dlhodobým dodávateľom pre veľkoobjemové nákupy káblov.
