Prečo sú pancierové hliníkové káble LV najlepšie na pochovávanie

Zhrnutie: Pre modernú infraštruktúru, komunálne siete a priemyselné inštalácie je výber správnej káblovej štruktúry kľúčový pre vyváženie nákladov a dlhodobej spoľahlivosti.0,6/1 kV nízkonapäťové pancierové hliníkové napájacie káblesa objavili ako priemyselný štandard pre podzemnú distribúciu s priamym pochovávaním. V tomto článku rozoberáme technické vrstvy týchto vysokovýkonných káblov a analyzujeme, prečo ich jedinečná konštrukcia ponúka maximálnu ochranu proti mechanickému namáhaniu a environmentálnym výzvam.

Úvod

Hlboký ponor do konštrukcie pancierových hliníkových káblov

Kľúčové výhody dvojitého oceľového páskového panciera (DSTA)

Aplikačné scenáre v globálnych tendroch

Technické parametre: Zhoda s IEC 60502-1

Záver a podpora továrne

Úvod

Pri projektovaní podzemných energetických rozvodných sietí čelia manažéri obstarávania dvojitej výzve: udržať rozpočty na materiál pod kontrolou a zároveň zabezpečiť, aby sieť prežila drsné pôdne podmienky, vlhkosť a premenlivé zaťaženie po celé desaťročia. Tradičné neozbrojené možnosti často zaostávajú pri aplikáciách priameho pochovávania, čo vedie k nákladným poruchám. Dnes pancierované hliníkové napájacie káble 0,6/1 kV riešia túto dilemu kombináciou extrémnej nákladovej efektívnosti hliníkových vodičov s odolným mechanickým pancierom.

Ako overený strategický dodávateľ CREC sa Taitong Cable špecializuje na výrobu prispôsobených, viacžilových pancierových hliníkových káblov presne na mieru podľa špecifikácií regionálnej verejnej služby a medzinárodných projektových výkazov výmer (BOQ).

Hlboký ponor do konštrukcie pancierových hliníkových káblov

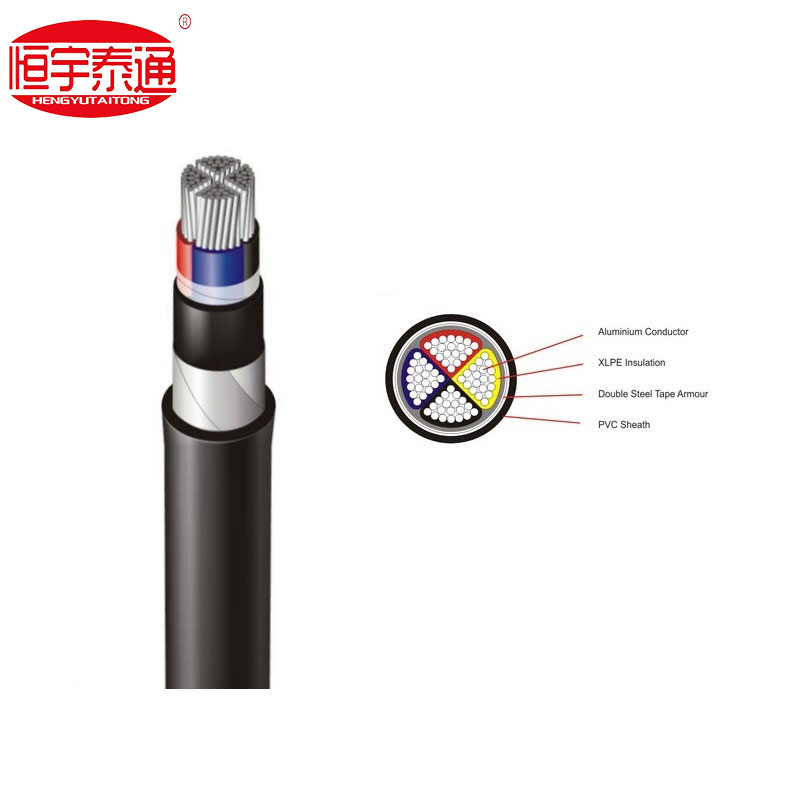

Spoľahlivosť nízkonapäťovej elektrickej siete úplne závisí od integrity prierezu jej káblov. Pri pohľade na technický profil štandardného 4-žilového napájacieho kábla môžeme vidieť silne optimalizovaný viacvrstvový ochranný systém:

Podľa konštrukčných špecifikácií medzinárodných noriem je kábel navrhnutý so štyrmi odlišnými funkčnými vrstvami:

1. Hliníkový vodič:Využíva vysoko čistý, sektorovo tvarovaný zhutnený lankový hliník. Sektorový dizajn zaisťuje, že štyri jadrá do seba dokonale zapadajú s minimálnymi vzduchovými medzerami, čo výrazne znižuje celkový vonkajší priemer a šetrí priestor pre vedenie.

2.XLPE izolácia:Zosieťovaný polyetylén poskytuje výnimočné tepelné a elektrické vlastnosti, čo umožňuje jadru bezpečne pracovať pri nepretržitých teplotách až do 90°C a zvládať skratové preťaženia až do 250°C.

3. Dvojité oceľové páskové brnenie (DSTA):Dve vrstvy špirálovej oceľovej pásky sú omotané cez vnútornú podstielku. Tento kovový štít poskytuje nepretržité pokrytie a vysokú odolnosť proti vertikálnemu drveniu a náhodnému nárazu počas výkopových prác.

4. PVC plášť:Odolný vonkajší plášť z polyvinylchloridu chráni vnútorné kovové brnenie pred vlhkosťou, chemickou koróziou v pôde a UV žiarením pri vystavení nad zemou.

Kľúčové výhody dvojitého oceľového páskového panciera (DSTA)

Prečo technickí konzultanti výslovne nariaďujú Double Steel Tape Armor pred neozbrojenými variantmi pre nízkonapäťové siete?

Vynikajúca mechanická odolnosť proti rozdrveniu:Podzemné káble sú vystavené usadzovaniu pôdy, silnej automobilovej premávke nad hlavou a skalnatým terénom. Dvojitá oceľová páska pôsobí ako mechanický štít, ktorý absorbuje vonkajší tlak bez deformácie spodnej izolácie XLPE.

Ochrana proti hlodavcom a termitom:V tropických alebo vidieckych oblastiach expanzie predstavujú podzemné termity a hlodavce vážnu hrozbu pre polymérové ​​plášte. Oceľové páskové brnenie poskytuje nepreniknuteľnú fyzickú bariéru, ktorá zabraňuje biologickému zamoreniu.

Cenovo efektívne priame zakopanie:Nepancierové káble vyžadujú hlboké, betónom vystužené výkopy alebo drahé súvislé potrubie. Pancierové hliníkové káble možno bezpečne zakopať priamo do pieskových výkopov, čím sa výrazne znížia náklady na stavebné práce a inštalačné práce.

Aplikačné scenáre v globálnych tendroch

Vďaka svojej štrukturálnej odolnosti sú pancierové hliníkové káble 0,6/1 kV široko používané v tendroch na kritickú infraštruktúru v juhovýchodnej Ázii, Afrike a krajinách iniciatívy „Belt and Road“:

Hlavný mestský rozvod elektriny:Pripojenie rozvodných transformátorov k obytným a komerčným distribučným kioskom.

Priemyselné závody a výrobné zariadenia:Napájanie sústav ťažkých strojov, kde sú káble uložené v otvorených káblových žľaboch alebo podzemných kanáloch vystavených mechanickým vibráciám.

Projekty obnoviteľnej energie:Pripojenie centralizovaných invertorových staníc vo veľkých solárnych farmách a veterných energetických sieťach.

Verejná infraštruktúra:Poskytovanie spoľahlivých podzemných elektrických vedení pre siete komunálneho pouličného osvetlenia a diaľničné monitorovacie systémy.

Technické parametre: Zhoda s IEC 60502-1

V spoločnosti Taitong Cable sú všetky nízkonapäťové pancierové hliníkové napájacie káble plne vyrobené a testované v prísnom súlade s IEC 60502-1 (káble pre menovité napätie od 1 kV do 30 kV).

Záver a podpora továrne

Investícia do 0,6/1 kV pancierových hliníkových napájacích káblov zaistí, že váš projekt bude ťažiť z bezúdržbového životného cyklu pri zachovaní vysokej konkurencieschopnosti počiatočných kapitálových výdavkov. Pretože každé prostredie inštalácie siete je jedinečné, udržiavanie jednotného inventára pre všetkých je neefektívne.

Kábel Taitongfunguje na 100% prispôsobenom výrobnom modeli. Nedržíme masívne generické zásoby; namiesto toho skonštruujeme a vyrobíme každú dávku viacžilových pancierových káblov na objednávku, čím zabezpečíme prispôsobený počet žíl, prierezové plochy (napr. integrované jadrá pouličného osvetlenia) a presný súlad s vašimi regionálnymi projektovými požiadavkami.

Kontaktujte náš inžiniersky tím ešte dneszískať priamy odhad továrenskej ceny, technické listy alebo prediskutovať vlastné špecifikácie káblov pre vašu nadchádzajúcu projektovú súťaž!
