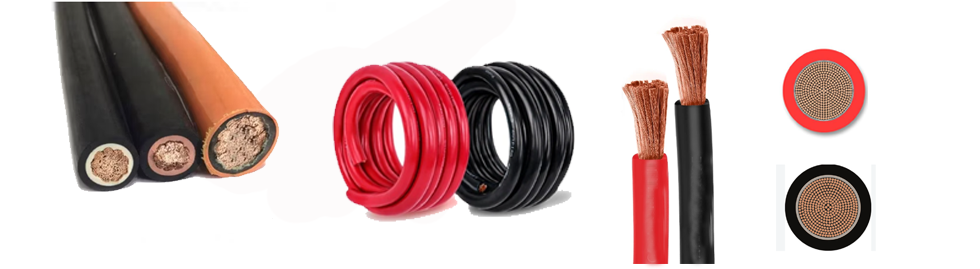

H01N2-D Flexibilný gumový zvárací kábel EN 50525

Ultraflexibilný zvárací kábel H01N2-D je špeciálny priemyselný gumený kábel v systéme EN 50525 HAR, výhradne používaný na pripojenie elektrického zváracieho stroja. Taitong Cable je profesionálny čínsky výrobca a veľkoobchodný dodávateľ prémiových zváracích káblov H01N2-D v Číne. Tento kábel podľa normy EN 50525 využíva veľmi jemné ohybné medené vodiče triedy 5 a triedy 6 a gumový materiál odolný voči vysokej teplote a podporuje časté ťahanie a ohýbanie pri zváraní. Vhodné pre priemyselné projekty zvárania EPC, hromadné obstarávanie zváracích káblov, stroje zodpovedajúce obchodným spoločnostiam a projekty priamej podpory továrne. Taitong Cable poskytuje úplný zákaznícky servis a oficiálne certifikačné dokumenty pre globálnych kupujúcich.

Aplikácie káblov H01N2-D na oblúkové zváranie

---

Pripojenie elektrického zváracieho stroja, priemyselné zváracie zariadenia, strojné zváracie inžinierstvo, prevádzka mobilného zvárania v dielni, podporné projekty európskeho priemyselného zvárania. Môže byť použitý v suchých alebo vlhkých miestnostiach

Ručné a automatizované zváranie: Pripojenie zváracích generátorov k držiakom elektród a obrobkom v lodeniciach, automobilovej výrobe a kovovýrobe.

Priemyselné systémy: Montážne linky, dopravníkové systémy a obrábacie stroje.

Často sa používa na flexibilné prepojenia batérií alebo systémy na ukladanie batérií vďaka svojej vysokokapacitnej medenej šnúre.

Referenčné normy

---

EN 50525-2-81 (verzia prijatá podľa DIN EN / VDE): Kábel na oblúkové zváranie

Predtým VDE typu NSLFFÖU

HD 516/VDE 0298-300: Aplikačná norma/prúd

VDE 0298 časť 4, tabuľka 16

HD 516/VDE 0298-300

EN 60228: Vodiče izolovaných káblov (IEC 60228)

EN 50363-2-2: Elastomérne zmesi na pokrytie (EM5)

EN 50363-1: Zosieťované elastomérne izolačné zmesi

EN 50395: Elektrické skúšobné metódy

EN 50396: Neelektrické skúšobné metódy

EN 50525-1: Všeobecné požiadavky

EN 60332-1 -2: Nehorľavý

EN 6081 1-1-4: Všeobecné použitie – Skúšky pri nízkej teplote (IEC 6081 1-1-4)

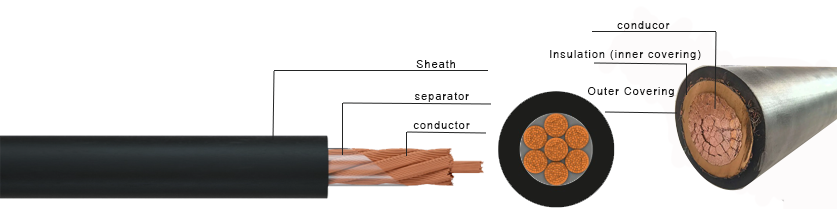

Konštrukcia H01N2-D

---

Vodič: Trieda 6 jemne splietaná holá meď, ultraflexibilná pre časté ťahanie a ohýbanie.

Splietanie vodiča: cca. Trieda 6 ≤95 mm², pribl. Trieda 5 ≥120 mm² podľa podľa VDE 0295.

H01N2-D: Jemne splietaná holá meď triedy 6

H01N2-E: Extra jemná lanková holá meď triedy 6

Separátor: PET (polyesterová páska) alebo papier.

Izolácia a plášť/kryt:

Tepelne odolný elastomér s jednoduchým krycím zosieťovaným elastomérom typu EM 5 podľa EN 50363-2-2.

Dvojvrstvové pokrytie: vonkajšia vrstva Typ kaučukovej zmesi typu EM5 v súlade s normou EN 50363-2-2, vnútorná vrstva zosieťovaného EPR elastoméru typu EM5 (EN 50363-2-2) alebo typu EI7 (EN 50363-1).

Farba puzdra: Štandardne čierna, vlastné farby sú k dispozícii na požiadanie.

Kľúčové špecifikácie

---

Počet jadier: jednojadrový.

Menovité napätie: 100 V AC (100/100 V)  (150 V DC) .

Prevádzkové teploty sa vo všeobecnosti pohybujú od -20 °C / -25 °C do +85 °C maximálnej prevádzkovej teploty vodiča, so schopnosťou skratu do 250 °C (max 5 sekúnd).

Nehorľavý podľa IEC/EN 60332-1-2, so silnou odolnosťou voči olejom, mastnote, ozónu, UV žiareniu, kyslíku a slabým kyselinám/benzínu.

Výrobné / dielektrické skúšobné napätie: 1000 V (1,0 kV) 5 min.

Teplotný rozsah: (Flexibilné použitie) 25°C až +85°C

Prevádzková teplota (pevná): -40°C až +85°C.

Minimálny polomer ohybu: Flexibilné použitie: 12 x vonkajší priemer

Všeobecné údaje gumeného zváracieho kábla H01N2-D

---

Porovnávacia tabuľka: YH / YHF vs H01N2-D

---

Zákazníci sa môžu odvolávať na rozdiely rôznych noriem, aby našli vhodné alternatívne káblové riešenia.

FAQ

---

Otázka: Čo sú zváracie káble YH a YHF?

Odpoveď: YH a YHF sú čínske štandardné zváracie káble vyhovujúce GB/T 5013.6. YH používa prírodnú gumu SE3, YHF používa chloroprénový elastomér SE4 odolný voči olejom, maximálna pracovná teplota 65°C.

Otázka: Aký je hlavný rozdiel medzi YH a YHF?

Odpoveď: Guma YH SE3 je určená na bežné zváranie v interiéri, nie je odolná voči olejom. Zmes YHF SE4 má dobrú odolnosť voči oleju, ozónu a poveternostným vplyvom, vhodná pre lodenice a zaolejované prostredie.

Otázka: Aký je rozdiel medzi YH a H01N2-D?

Odpoveď: Rôzne normy a krycie materiály. YH nasleduje GB/T5013.6 s gumou SE3, max 65°C. H01N2-D je v súlade s EN 50525-2-81, EM5 CSP elastomérová krytina, hodnotená 85°C, lepšia odolnosť proti roztrhnutiu, oderu a rozstreku pri zváraní pre európske trhy.

Otázka: Aký je rozdiel medzi vodičmi?

Odpoveď: YH/YHF používa medený vodič GB/T3956 Class5 / voliteľný Class6. H01N2-D používa špeciálny vodič triedy D definovaný v EN50525-2-81 pre zvárací kábel.

Otázka: Môže YH nahradiť H01N2-D pre európske projekty?

Odpoveď: Nie. Projekty EÚ vyžadujúce certifikáciu EN50525 / HAR / VDE musia používať H01N2-D. YH je štandardný kábel GB a nemôže spĺňať európske štandardné požiadavky.

Otázka: Ktorý kábel má vyššiu teplotnú triedu?

A: H01N2-D s krytom EM5 dosahuje maximálnu nepretržitú pracovnú teplotu 85 °C, vyššiu ako YH/YHF 65 °C.

Vyberte si kábel Taitong ako svojho dôveryhodného dodávateľa H01N2-D & H01N2-E.

---

Taitong Cable so sídlom v Číne sa môže pochváliť desaťročiami skúseností s výrobou a dodávkami káblov na zváranie gumy. Prevádzkujeme päť výrobných závodov vrátane továrne na výrobu gumových káblov s rozlohou desaťtisícov štvorcových metrov. Náš profesionálny výskum a vývoj, skúšobné laboratórium a skúsený technický tím zaručujú, že flexibilný gumový zvárací kábel H01N2-D plne spĺňa požiadavky EN 50525 a VDE s certifikáciou CE.

Naše káble na oblúkové zváranie H01N2-D, ktoré sú k dispozícii za konkurenčné ceny priamo z výroby, slúžia projektom na národnej úrovni. Hodí sa na ručné zváranie pre oceliarne, stavebné a kovodielne. Vítame veľkoobjemových nákupcov, dodávateľov EPC a zahraničných klientov v celej Európe, Afrike a juhovýchodnej Ázii na dlhodobú spoluprácu.
