NYY Nízkonapäťový medený vodič s PVC izoláciou napájací kábel

Taitong Cable, založená v roku 2002, je popredným výrobcom nízkonapäťových medených vodičov s PVC izoláciou napájacích káblov v Číne. Spoločnosť so sídlom v Hejian, provincia Hebei, pokrýva plochu 70 000 m2 so základným imaním 1 miliardy RMB Po viac ako 20 rokoch stabilného rastu3 v Číne si dnes udržiavajú štyri výrobné pobočky v Taitongu0 zabezpečiť efektívny zákaznícky servis.

Odoslať dopyt

Popis produktu

1. Predstavenie produktu

Napájací kábel s menovitým napätím Taitong, kompatibilný s menovitým prevádzkovým napätím 1KV (Um=1,2KV) a 3KV(Um=3,6KV), 0,6/1kV NYY Cu/PVC/PVC Nízkonapäťové medené vodiče izolované napájacie káble z PVC budú tou najlepšou voľbou pre nízkonapäťové energetické systémy, infraštruktúru a rozvodné siete, komerčné zariadenia. PVC izolovaný napájací kábel s PVC plášťom, hliníkový vodičový PVC/PVC kábel, PVC/PVC oceľový pásový pancierový kábel, hliníkový PVC/PVC oceľový páskový pancierový kábel, medený SWA pancierový napájací kábel vyrobený s požadovanými materiálmi vodičov, izolačnými vrstvami a plášťom, ktoré sa prejavujú v nižšie uvedenom technickom liste so špecifikáciou produktu, s dlhou životnosťou, s dlhou životnosťou. bezpečná, spoľahlivá prevádzka.

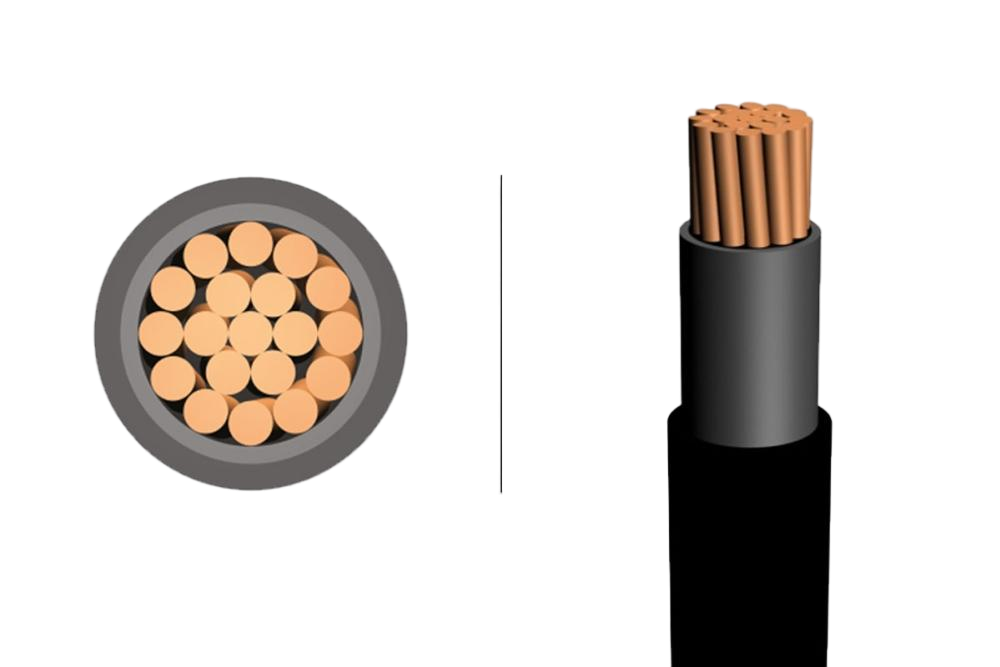

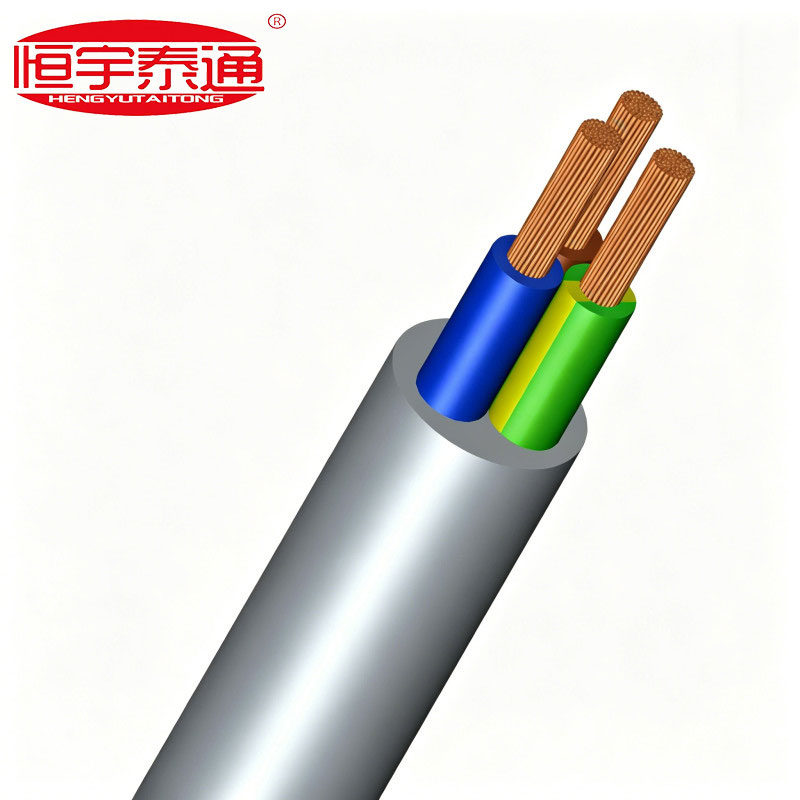

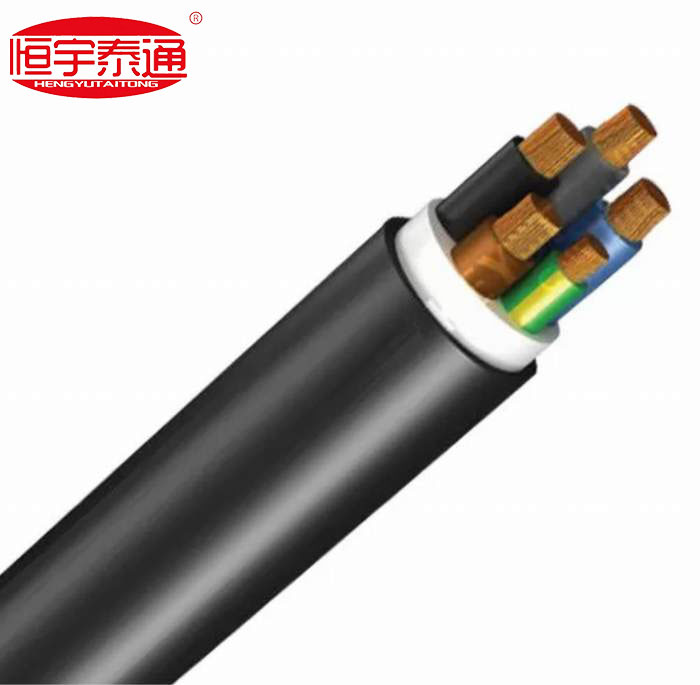

Poznámka: Obrázok zobrazuje všeobecnú kategóriu napájacích káblov, zatiaľ čo názov odkazuje na špecifickú špecifikáciu.

Ponúkame celý rad modelov napájacích káblov, pre viac možností nás prosím kontaktujte.

0,6/1kV NYY kábel GB:VV - IEC:Cu/PVC/PVC

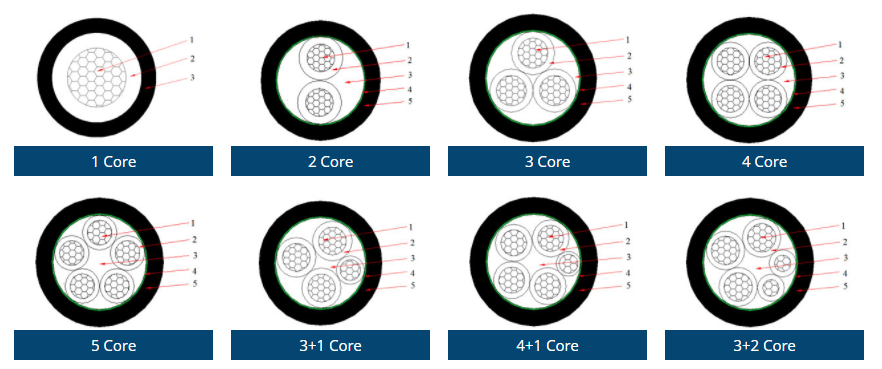

2. Špecifikácie produktu

0,6/1kV-1 žilový medený vodič napájací kábel s PVC izoláciou
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
1X10	1.0	1.4	8.6	159	1.83	55	84
1X16	1.0	1.4	9.6	225	1.15	74	110
1X25	1.2	1.4	11.2	321	0.727	95	135
1X35	1.2	1.4	12.2	418	0.524	115	165
1X50	1.4	1.4	13.6	552	0.387	140	195
1X70	1.4	1.4	15.5	754	0.268	180	240
1X95	1.6	1.5	17.7	1020	0.193	220	290
1X120	1.6	1.5	19.1	1268	0.153	255	325
1X150	1.8	1.6	21	1584	0.124	295	370
1X185	2.0	1.7	23.3	1942	0.0991	340	420
1X240	2.2	1.8	26.2	2514	0.0754	405	485
1x300	2.4	1.9	29	3127	0.0601	470	550
1x400	2.6	2	32.3	4054	0.047	550	630
1x500	2.8	2.1	36.2	5164	0.0366	635	715
1X630	2.8	2.2	40	6431	0.0283	735	820
0,6/1kV-2 žilový medený vodič napájací kábel s PVC izoláciou
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
2X2,5	0.8	1.8	10.9	149	7.41	25	-
2X4	1	1.8	12.7	228	4.61	33	-
2X6	1	1.8	13.7	278	3.08	42	-
2X10	1	1.8	16.2	380	1.83	58	84
2X16	1	1.8	18.4	530	1.15	76	110
2X25	1.2	1.8	21.7	754	0.727	98	140
2X35	1.2	1.8	23.0	962	0.524	120	175
2X50	1.4	1.8	26.4	1274	0.387	145	205
2X70	1.4	1.9	29.7	1724	0.268	185	255
2X95	1.6	2.0	34.2	2333	0.193	230	305
2X120	1.6	2.1	37.2	2886	0.153	265	350
2X150	1.8	2.2	41.2	3601	0.124	305	390
2X185	2	2.4	45.5	4415	0.0991	350	440
0,6/1kV-3 žilový medený vodič Napájací kábel s PVC izoláciou a PVC plášťom
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
3X2,5	0.8	1.8	11.4	184	7.41	21	-
3X4	1.0	1.8	13.3	263	4.61	28	-
3X6	1.0	1.8	14.5	337	3.08	36	-
3X10	1.0	1.8	17.1	495	1.83	49	72
3X16	1.0	1.8	19.5	703	1.15	66	94
3X25	1.2	1.8	23.1	1010	0.727	84	120
3X35	1.2	1.8	24.5	1311	0.524	100	145
3X50	1.4	1.8	28.2	1746	0.387	125	175
3X70	1.4	1.9	31.8	2390	0.268	160	210
3X95	1.6	2.1	36.6	3247	0.193	195	255
3X120	1.6	2.2	39.9	4034	0.153	235	295
3X150	1.8	2.3	44.2	5044	0.124	260	330
3X185	2	2.5	48.8	6191	0.0991	305	370
3X240	2.2	2.7	55.0	8031	0.0754	360	425
3X300	2.4	2.8	60.8	9989	0.0601	410	480
0,6/1kV-4žilový medený vodič napájací kábel s PVC izoláciou
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
4X2,5	0.8	1.8	12.3	223	7.41	21	-
4X4	1	1.8	14.4	325	4.61	28	-
4X6	1	1.8	15.7	421	3.08	36	-
4X10	1	1.8	18.7	624	1.83	49	72
4X16	1	1.8	21.3	895	1.15	66	94
4X25	1.2	1.8	25.3	1293	0.727	84	120
4X35	1.2	1.8	26.9	1690	0.524	100	145
4X50	1.4	1.9	31.2	2271	0.387	125	175
4X70	1.4	2.0	35.3	3117	0.268	160	210
4X95	1.6	2.2	40.7	4241	0.193	195	255
4X120	1.6	2.3	44.3	5276	0.153	235	295
4X150	1.8	2.5	49.2	6603	0.124	260	330
4X185	2	2.6	54.4	8111	0.0991	305	370
4X240	2.2	2.9	61.3	10531	0.0754	360	425
4X300	2.4	3.1	67.8	13109	0.0601	410	480
0,6/1kV-5žilový medený vodič napájací kábel s PVC izoláciou
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
5X2,5	0.8	1.8	13.3	274	7.41	21	-
5X4	1	1.8	15.6	397	4.61	28	-
5X6	1	1.8	17.1	508	3.08	36	-
5X10	1	1.8	20.4	768	1.83	49	72
5X16	1	1.8	23.4	1095	1.15	66	94
5X25	1.2	1.8	27.9	1589	0.727	84	120
5X35	1.2	1.9	29.7	2091	0.524	100	145
5X50	1.4	2.0	34.6	2818	0.387	125	175
5X70	1.4	2.2	39.2	3873	0.268	160	210
5X95	1.6	2.3	45.2	5275	0.193	195	255
5X120	1.6	2.5	49.3	6567	0.153	235	295
5X150	1.8	2.6	54.8	8222	0.124	260	330
5X185	2	2.8	60.5	10104	0.0991	305	370
5X240	2.2	3.1	68.3	13124	0.0754	360	425
5X300	2.4	3.3	75.5	16342	0.0601	410	480
0,6/1kV-3+1 žilový medený vodič PVC izolovaný napájací kábel s PVC plášťom
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
34+12,5	1,0/0,8	1.8	13.9	500	4,61/7,41	28	-
36+14	1,0/1,0	1.8	15.4	397	3,08/4,61	36	-
310+16	1,0/1,0	1.8	18.0	573	1,83/3,08	49	72
316+110	1,0/1,0	1.8	20.7	827	1,15/1,83	66	94
325+116	1,2/1,0	1.8	24.4	1219	0,727/1,15	84	120
335+116	1,2/1,0	1.8	25.6	1502	0,524/1,15	100	145
350+125	1,4/1,2	1.9	29.8	2042	0,387/0,727	125	175
370+135	1,4/1,2	2.0	33.3	2784	0,268/0,524	160	210
395+150	1,6/1,4	2.1	38.4	3761	0,193/0,387	195	255
3120+170	1,6/1,4	2.2	42.2	4748	0,153/0,268	235	295
3150+170	1,8/1,4	2.4	45.9	5638	0,124/0,268	260	330
3185+195	2,0/1,6	2.5	51.0	7166	0,0991/0,193	305	370
3240+1120	2,2/1,6	2.7	57.2	9193	0,0754/0,153	360	425
3300+1150	2,4/1,8	2.9	63.3	11452	0,0601/0,124	410	480
0,6/1kV-4+1 žilový medený vodič napájací kábel s PVC izoláciou
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
44+12,5	1,0/0,8	1.8	15.2	365	4,61/7,41	28	-
46+14	1,0/1,0	1.8	16.8	484	3,08/4,61	36	-
410+16	1,0/1,0	1.8	19.7	707	1,83/3,08	49	72
416+110	1,0/1,0	1.8	22.8	1026	1,15/1,83	66	94
425+116	1,2/1,0	1.8	27.0	1505	0,727/1,15	84	120
435+116	1,2/1,0	1.8	28.4	1883	0,524/1,15	100	145
450+125	1,4/1,2	2.0	33.2	2587	0,387/0,727	125	175
470+135	1,4/1,2	2.1	37.3	3525	0,268/0,524	160	210
495+150	1,6/1,4	2.3	43.1	4848	0,193/0,387	195	255
4120+170	1,6/1,4	2.4	47.3	6063	0,153/0,268	235	295
4150+170	1,8/1,4	2.5	51.6	7224	0,124/0,268	260	330
4185+195	2,0/1,6	2.7	57.5	9126	0,0991/0,193	305	370
4240+1120	2,2/1,6	3.0	64.5	11778	0,0754/0,153	360	425
4300 + 1150	2,4/1,8	3.2	71.4	14645	0,0601/0,124	410	480
0,6/1kV-3+2 žilový medený vodič napájací kábel s PVC izoláciou
Počet žíl a menovitý prierez	Hrúbka izolácie	Hrúbka plášťa	Pribl. celkový priemer	Pribl. hmotnosť	Max. DC odpor vodiča (20 ℃)	Prúdová únosnosť
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Vo vzduchu (A)	Na zemi (A)
34+22,5	1,0/0,8	1.8	14.7	341	4,61/7,41	28	-
36+24	1,0/1,0	1.8	16.5	461	3,08/4,61	36	-
310+26	1,0/1,0	1.8	19.0	657	1,83/3,08	49	72
316+210	1,0/1,0	1.8	22.2	959	1,15/1,83	66	94
325+216	1,2/1,0	1.8	26.0	1399	0,727/1,15	84	120
335+216	1,2/1,0	1.8	27.0	1680	0,524/1,15	100	145
350+225	1,4/1,2	1.9	32.0	2331	0,387/0,727	125	175
370+235	1,4/1,2	2.0	35.4	3162	0,268/0,524	160	210
395+250	1,6/1,4	2.2	41.0	4318	0,193/0,387	195	255
3120+270	1,6/1,4	2.3	45.3	5498	0,153/0,268	235	295
3150+270	1,8/1,4	2.4	48.5	6379	0,124/0,268	260	330
3185+295	2,0/1,6	2.6	54.4	8168	0,0991/0,193	305	370
3240+2120	2,2/1,6	2.8	60.7	10462	0,0754/0,153	360	425
3300+2150	2,4/1,8	3.0	67.2	12956	0,0601/0,124	410	480

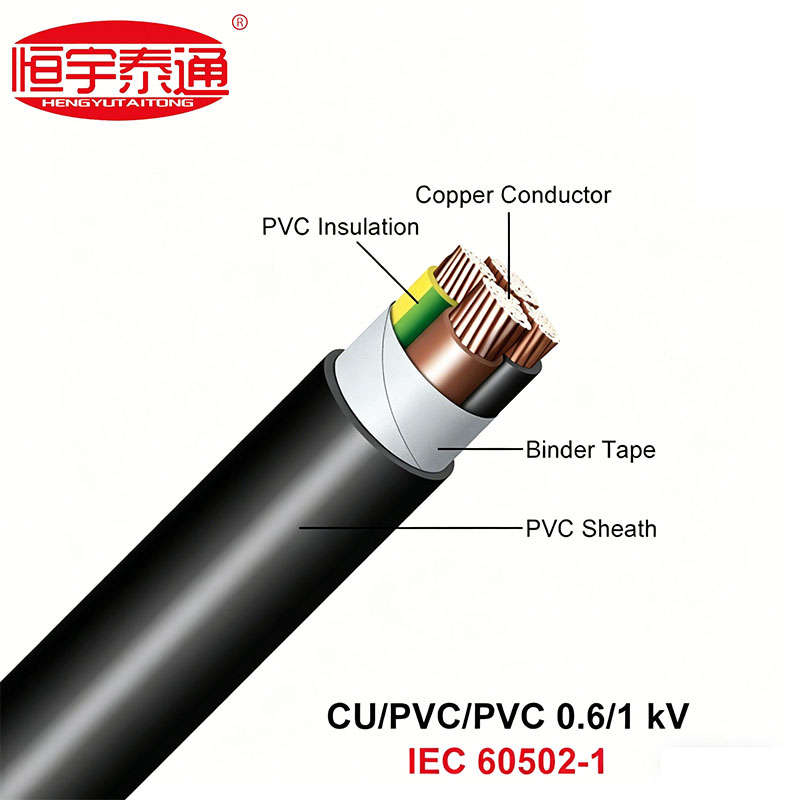

Štruktúra produktu:

Vodič (CU): Hladká žíhaná meď, zvyčajne splietaná (trieda 2) pre flexibilitu a vodivosť, aj keď pre menšie veľkosti možno použiť pevné vodiče (trieda 1).

Izolácia (PVC): Primárna vrstva polyvinylchloridu (PVC) chráni každé jednotlivé jadro.

Plášť (PVC): Vonkajšia vrstva z PVC poskytuje konečný ochranný plášť proti vlhkosti, chemikáliám a oderu.

Menovité napätie: Určené pre 600 V (fáza-zem) a 1000 V (fáza-fáza).

3. Referenčný štandard

Kľúčové zodpovedajúce medzinárodné normy

IEC 60228Dirigenti

IEC 60502-1Silové káble s extrudovanou izoláciou a ich príslušenstvo pre menovité napätia od 1kV(Um=1,2kV) do 35kV(Um=40,5kV) – Časť 1: Káble pre menovité napätia 1kV(Um=1,2kV) a 3kV(Um=3,6kV)

4. Funkcia a aplikácia produktu

Nízkonapäťové medené vodiče s PVC izoláciou napájacie káble sú určené pre pevnú inštaláciu, kde nehrozí významné mechanické poškodenie:

Obytné a komerčné: Vnútorné vedenie, rozvody a hlavné napájacie zdroje pre motory HVAC alebo výťahov.

Priemyselná: Napájanie motorov, spínacích zariadení a ovládacích panelov v závodoch.

Infraštruktúra: Mestské elektrické siete, pouličné osvetlenie a inštalácia v káblových kanáloch alebo tuneloch.

Životné prostredie: Vhodné pre vnútorné aj vonkajšie použitie a možno ho položiť priamo do zeme alebo do betónu

5. Výrobná kapacita

Taitong Cable je popredný výrobca špecializujúci sa na veľkosériovú výrobu vysokokvalitných elektrických vodičov a napájacích káblov. Vybavení pokročilými výrobnými a testovacími zariadeniami poskytujeme celý rad káblových produktov navrhnutých tak, aby spĺňali prísne požiadavky globálnej infraštruktúry a priemyselných projektov.

6.Cenové zvýhodnenie

Taitong poskytuje vysoko konkurenčné ceny pre nízkonapäťové medené vodiče s PVC izoláciou napájacích káblov prostredníctvom rozsiahlej výroby a efektívneho globálneho dodávateľského reťazca. Využitím priameho továrenského predaja eliminujeme prirážky medzi sprostredkovateľmi a poskytujeme značné úspory nákladov našim klientom v priemyselných a infraštruktúrnych sektoroch.

7.Environmentálna filozofia Taitong Cable

Spoločnosť Taitong Cable sa venuje výrobe a dodávaniu vysokokvalitných, ekologických káblových produktov a zároveň rozvíja udržateľný, nízkouhlíkový priemyselný ekosystém. Prísne dodržiavame environmentálne vyhovujúce výrobné procesy, aktívne využívame recyklovateľné materiály a neustále znižujeme uhlíkové emisie a priemyselný odpad v súlade s normami ISO 14001.

Naším záväzkom je poskytovať spoľahlivé, udržateľné káblové riešenia, ktoré podporujú globálne environmentálne ciele a urýchľujú zelenú transformáciu káblového priemyslu.
